MESSTECHNIK GROSSWÄRMEZÄHLERSYSTEM MT-SENSO-STAR-COMBI-FLEX-SPLIT
Das Messtechnik Großwärmezähler System MT-SENSO-STAR-COMBI-FLEX-SPLIT – entscheiden Sie sich für eine innovative und zukunftsfähige Technologie zur Wärme- und Kälteerfassung
Funktionsbeschreibung des Messtechnik Großwärmezähler Systems MT-SENSO-STAR-COMBI-FLEX-SPLIT
Die Großwärmezähler-Generation MT-SENSO-STAR-COMBI-FLEX-SPLIT bietet mit ihren unterschiedlichen Baureihen vielfältige Kombinations- und Einsatzmöglichkeiten.

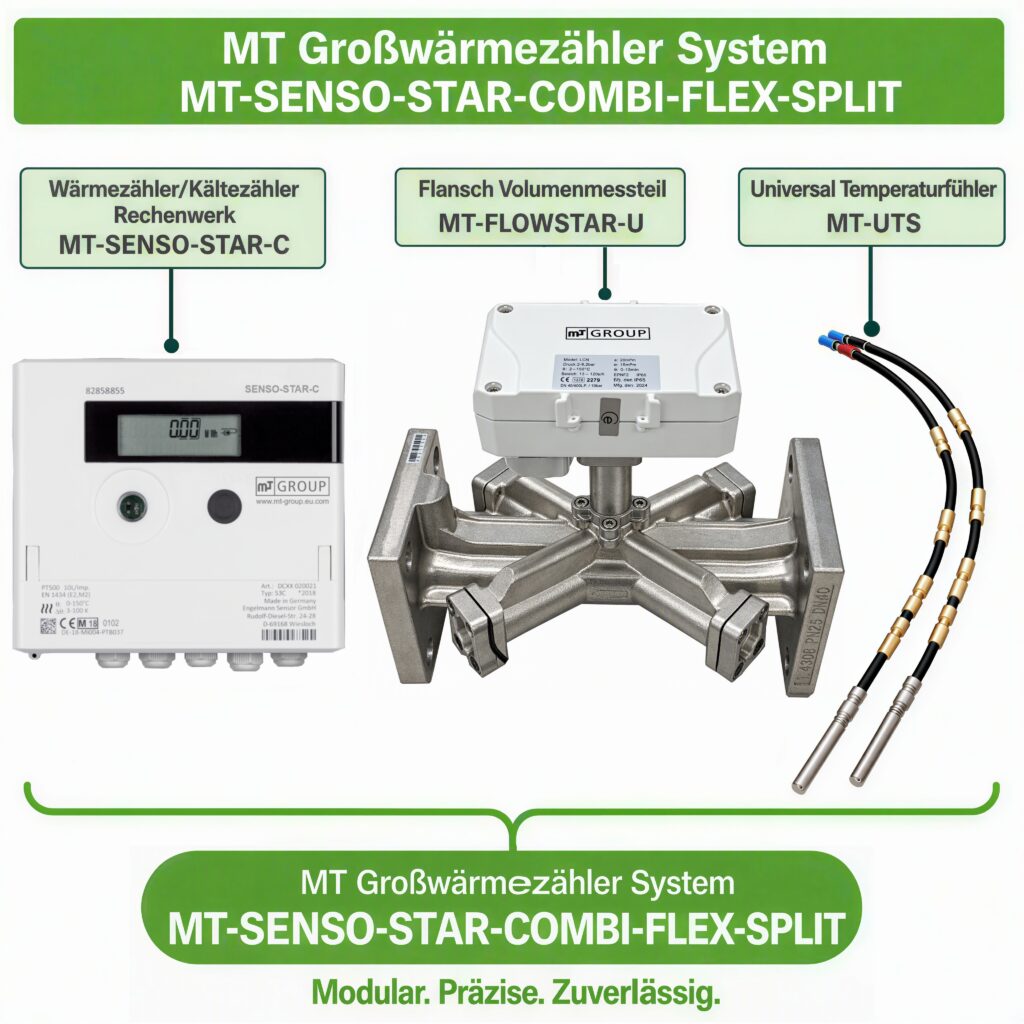

Dieses kombinierte Wärmezähler-System setzt sich aus dem Rechenwerk MT-SENSO-STAR-C, dem Ultraschall-Volumenmessteil MT-FLOWSTAR-U und dem Universal-Temperaturfühlerpaar MT-UTS zusammen und bietet nahezu unbegrenzte Einsatzmöglichkeiten.
Für das Rechenwerk MT-SENSOSTAR-C dieses kombinierten Wärmezählers stehen Ultraschall Durchfluss-Sensoren mit Nenndurchfluss-Leistungen von Qp15 m3 /h bis zu Qp 600 m3 /h und Temperaturfühler mit Kabellängen von 3 m und 10 m zur Verfügung.
Die Messung der Temperaturdifferenz zwischen Vor- und Rücklauf erfolgt prinzipiell alle 60 Sekunden (Sondervariante 15 Sek.). Die Speicherung der letzten beiden Stichtagswerte erfolgt automatisch. Auf dem LCD-Display werden alle relevanten Daten in fünf Anzeigeschleifen übersichtlich dargestellt.
Neben der optischen Direktauslesung am LCD-Display sind eine mobile Datenerfassung und Programmierung über die integrierte optische Schnittstelle möglich.
Wird das Rechenwerk der Baureihe MT-SENSO-STAR-C mit einem passenden Funk-Kommunikationsmodul ausgestattet kann dieses auch in das MT-REDAC Funksystem eingebunden werden.
Weitere Dienstleistungen wie beispielsweise das Messtechnik Web-Energiemonitoring sind problemlos realisierbar.
Die kombinierten Großwärmezähler der MT-SENSO-STAR-COMBI-FLEX-SPLIT Baureihe decken durch die vielfältigen Anwendungsmöglichkeiten den gesamten Bereich der Wärmemessung und Kältemessung ab und sind beispielsweise im Immobilienbereich (als Strangzähler bzw. Aufteilungszähler im Sub-Metering), im Zusammenhang mit Fernwärme und im Gewerbebereich einsetzbar.
Ihr Nutzen beim Einsatz des Großwärmezähler Systems MT-SENSO-STAR-COMBI-FLEX-SPLIT
- Direkt oder nachträglich in das MT-REDAC Funksystem integrierbar; hierdurch sind weitere Dienstleistungen wie z. B. das Messtechnik Web-Energie-Monitoring möglich (siehe Schnittstellen)
- Hohe Zuverlässigkeit durch hochmoderne Mikroprozessor-Technologie
- Problemlose Austauschbarkeit
- Zuverlässigkeit und Langlebigkeit durch ausgereifte Technik
- Verschleißfrei und korrosionsbeständig
- Leistungsfähige Batterie
- Sicherer Schutz aller Komponenten des Systems gegen Staub und Spritzwasser durch hohe Dichtigkeit
- Integrierte Sensortaste
- Zweifelsfreie, bequeme Ablesung durch integriertes LCD-Display
- Manipulationssicherheit durch Verplombung
- Zugelassen nach europäischer Messgeräterichtlinie oder nach nationaler Zulassung
- Zertifizierung des Herstellers (Fa. Engelmann Sensor) nach ISO 9001
- Das CE-Zeichen sichert die elektronische Verträglichkeit im Haushaltsbereich sowie im Industriebereich zu
Das Messtechnik Großwärmezähler System MT-SENSO-STAR-COMBI-FLEX-SPLIT bietet eine komplette Produktpalette welche alle Nennweiten von DN50 bis zu DN300 abdeckt
Unabhängig davon, ob der Wärmezähler für die Neuinstallation/Erstmontage oder den Austausch – im Rahmen der gesetzlichen Eichfristen – benötigt wird, stellt das Großwärmezähler-System MT-SENSO-STAR-COMBI-FLEX-SPLIT immer die passende Lösung dar.
Das Messtechnik Großwärmezählersystem MT-SENSO-STAR-COMBI-FLEX-SPLIT ist einfach einzubauen, problemlos auszutauschen, flexibel in der Anwendung und verlässlich im Messergebnis.

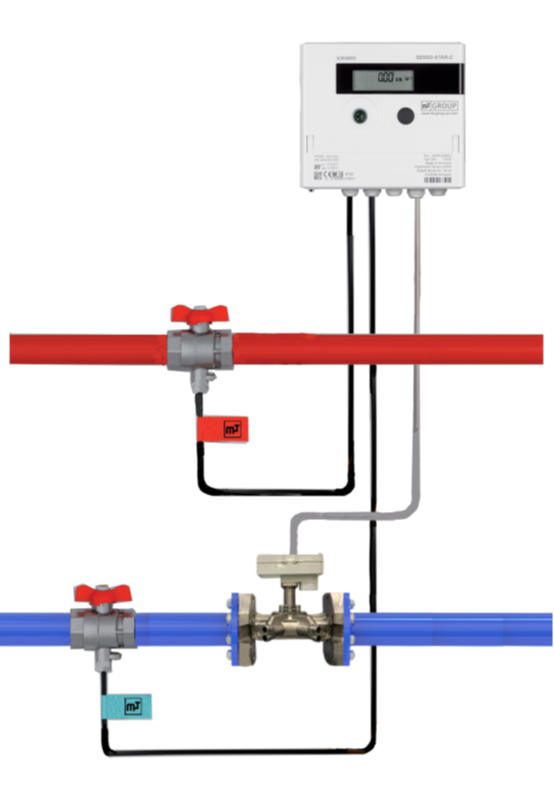

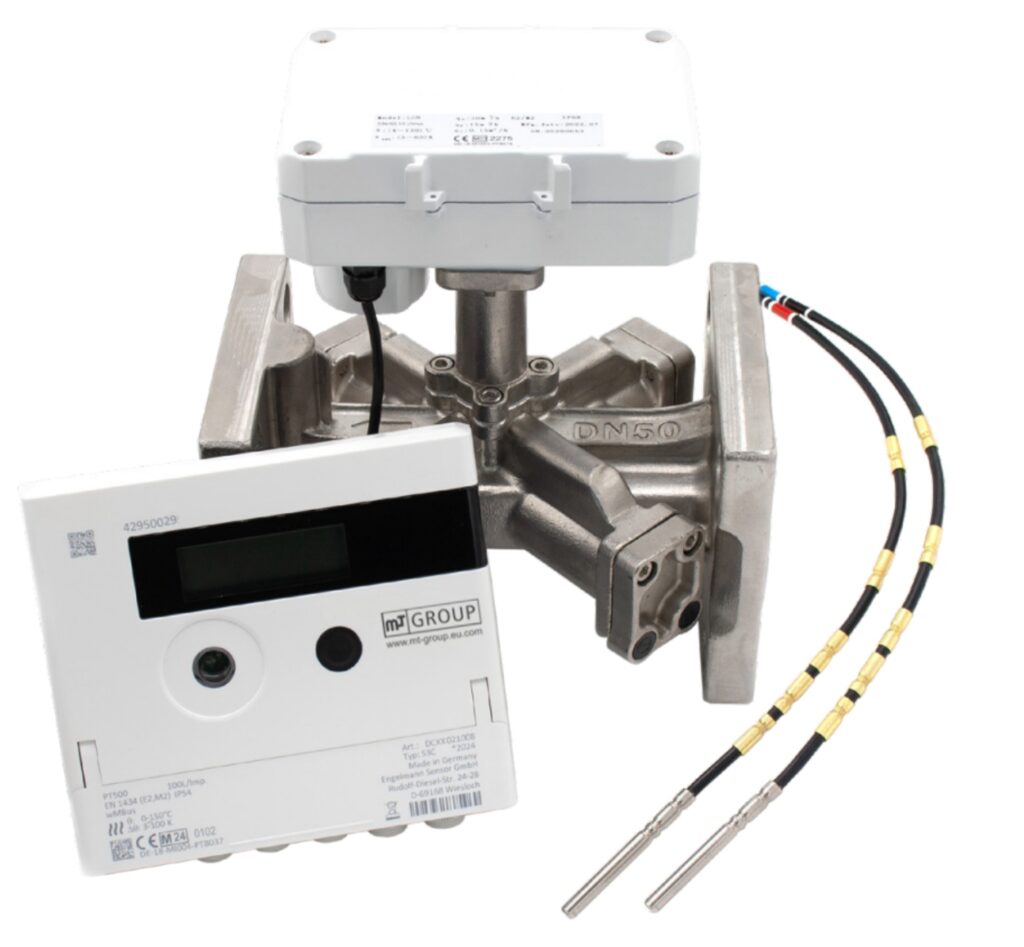

Darstellung einer Konfiguration des kombinierten Großwärmezähler-Systems MT-SENSO-STAR-COMBI-FLEX-SPLIT, hier ist das Rechenwerk MT-SENSO-STAR-C mit dem Ultraschall Durchflussmessteil MT-FLOWSTAR-U und den dazu passenden Temperaturfühlern MT-UTS kombiniert. Die Temperaturfühler Typ MT-UTS im Vorlauf und im Rücklauf sind in passende Fühlerkugelhähne vom Typ MT-GROUP-FUEHLER-KUGELH eingebaut
DIE KOMPONENTE 1 DES MESSTECHNIK GROSSWÄRMEZÄHLER SYSTEMS MT-SENSO- STAR-COMBI-FLEX-SPLIT

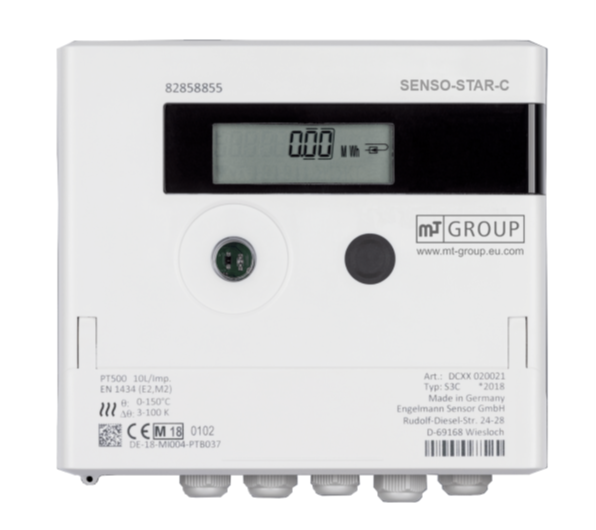

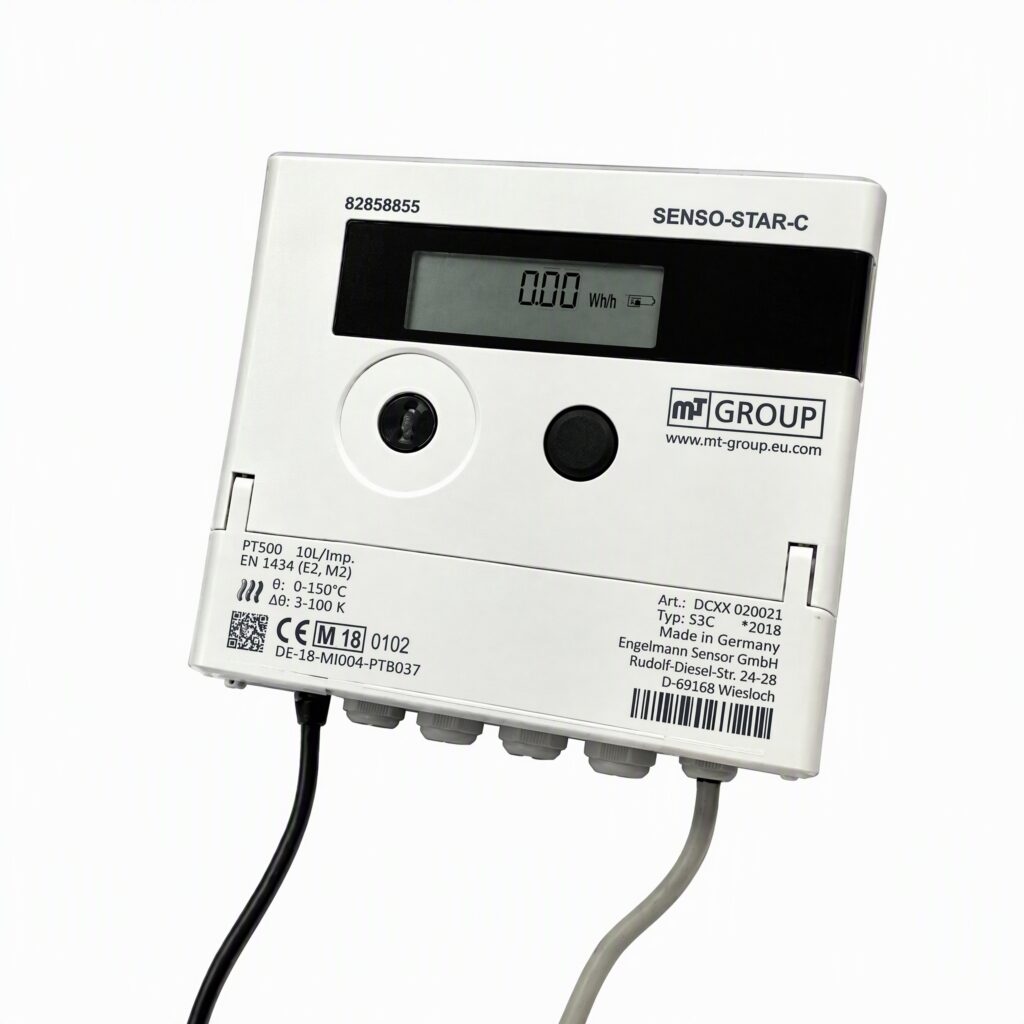

Das Wärmezähler / Kältezähler Rechenwerk MT-SENSO-STAR-C
Der integrierte elektronische Mikrochip berechnet die verbrauchte Wärmemenge aus den ermittelten Messwerten und verschiedenen Konstanten für die durchströmende Flüssigkeit.
Die kumulierte Wärmemenge wird dann auf dem LCD-Display dargestellt.
Das Rechenwerk MT-SENSO-STAR-C lässt sich mit allen gängigen Volumenmessteilen kombinieren und bietet dank des verbesserten Öffnungsmechanismus maximalen Komfort bei dem Anschluss des Volumenmessteils und der Temperatursensoren.
Dieses Wärmezähler/Kältezähler Rechenwerk bietet durch die Auswahl an verschiedenen nachrüstbaren Kommunikationsmodulen volle Flexibilität bei der Einbindung in praktisch jede Systemlandschaft.
Mit einem 30 Sekunden Temperaturmesszyklus und einer Batterielebensdauer von bis zu 20 Jahren ermöglicht es präzise Messungen. Durch den Anschluss eines externen Netzteils wird der Temperaturmesszyklus auf 2 Sekunden verringert und ermöglicht somit das direkte Monitoring Ihrer Anlage.
Das Wärmezähler/Kältezähler Rechenwerk MT-SENSO-STAR-C speichert bis zu 24 Monats- und Halbmonatswerte, die per M-Bus oder über die optische Schnittstelle ausgelesen werden können.
Bei einer Funkkommunikation über Wireless-M-Bus werden bis zu 15 Monats- und Halbmonatswerte in individuell einstellbaren Sendeintervallen übertragen, was neben der Anbindung an das MT-REDAC Funksystem, an ein Wireless-M-Bus-Funk-System auch die Realisierung einer bequemen Walk-By-Auslesung ermöglicht.
Die OMS-konforme Funkkommunikation (bei Verwendung des für dieses Rechenwerk verfügbaren wM-Bus-Funkmoduls) im Verschlüsselungsmodus OMS Mode 5 oder Mode 7 garantiert eine sichere Übertragung der Messdaten.
Das Rechenwerk MT-SENSO-STAR-C ist in unterschiedlichen Ausführungen lieferbar, sodass grundsätzlich für jede Einbausituationen die geeignete Lösung gefunden werden kann.
Durch die Möglichkeit, den Einbauort sowie die Energieeinheit nachträglich bei der Installation einzustellen, ist das Rechenwerk MT-SENSO-STAR-C äußerst flexibel in der Anwendung.
Das Rechenwerk MT-SENSO-STAR-C ist zudem für den Einsatz als Solarzähler geeignet, indem Sie die Art und Konzentration des Glykol-Gemisches einstellen können.
Die Funktion des Rechenwerkes MT-SENSO-STAR-C
Der integrierte elektronische Mikrochip berechnet die verbrauchte Wärmemenge aus den ermittelten Messwerten und verschiedenen Konstanten für die durchströmende Flüssigkeit.
Die kumulierte Wärmemenge wird dann auf dem LCD-Display dargestellt.
Insgesamt fünf verschiedene Anzeigeschleifen können Sie über das Display abrufen.
Das LCD-Display ist im Normalbetrieb dunkel. Es wird erst durch die Berührung der Sensortaste aktiviert, um die Kapazität der Batterie zu schonen.
Eine Messung der Temperaturdifferenz erfolgt unabhängig vom Durchfluss prinzipiell alle 60 Sekunden. Die Maximalwerte für Durchfluss und Leistung werden automatisch alle 15 Minuten aktualisiert.
Das Wärmezähler / Kältezähler Rechenwerk MT-SENSO-STAR-C ist äußerst kommunikationsfähig

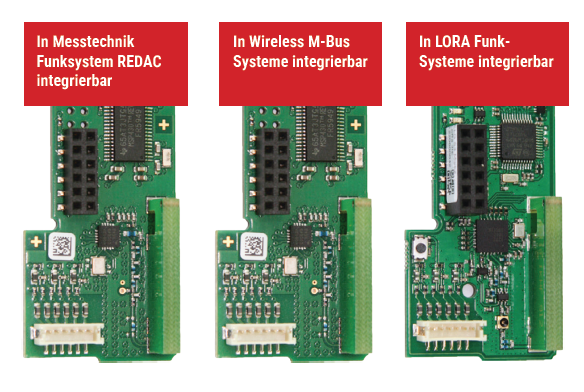

FUNK-AUSLESUNGS VARIANTEN FÜR DAS RECHENWERK MT-SENSO-STAR-C

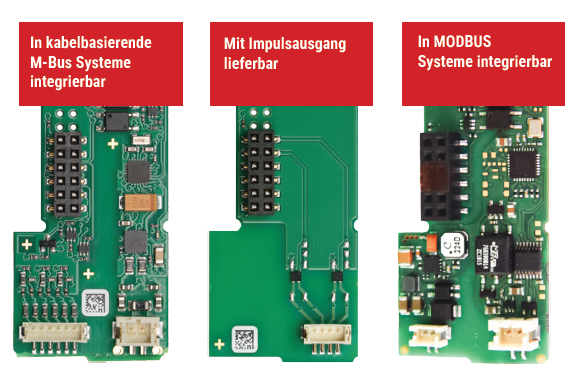

KABELGEBUNDENE AUSLESUNGS-VARIANTEN FÜR DAS RECHENWERK MT-SENSO-STAR-C

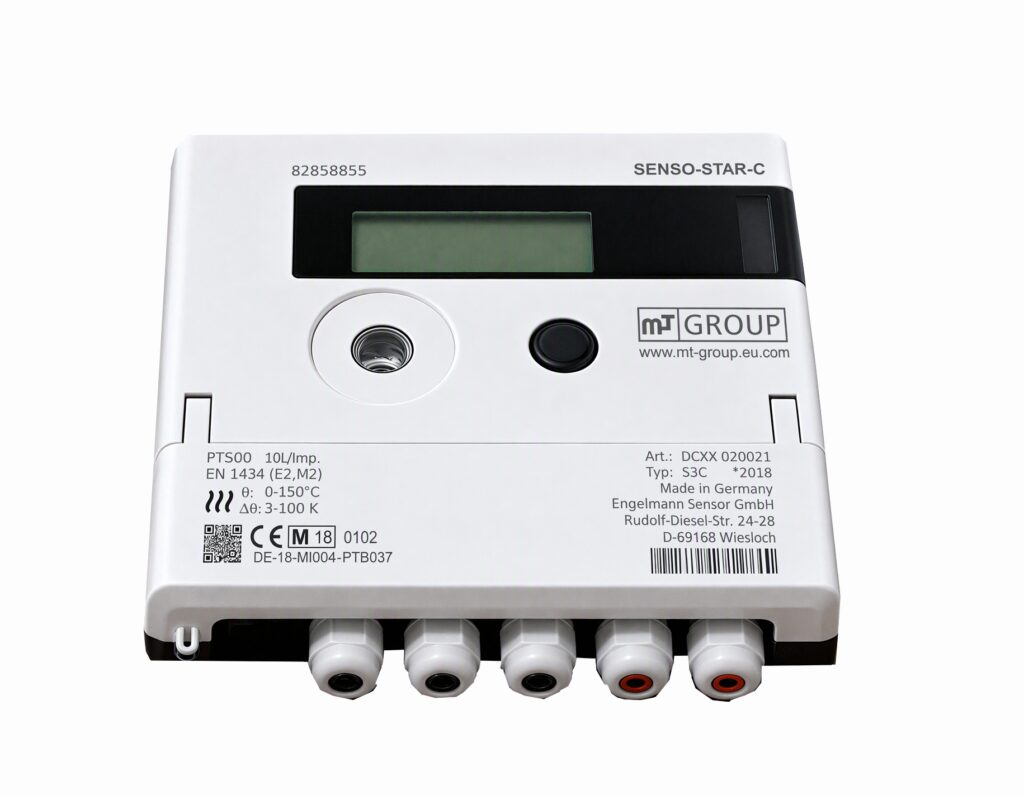

RECHENWERK MT-SENSO-STAR-C
Messtechnik Großwärmezähler System MT-Senso-Star-Combi-Flex
Messtechnik Großwärmezähler System MT-Senso-Star-Combi-Flex-Split
Messtechnik Großwärmezähler System MT-Senso-Star-Combi-Flex-Split
Messtechnik Großwärmezähler System Senso-Star-Combi-Flex-Split

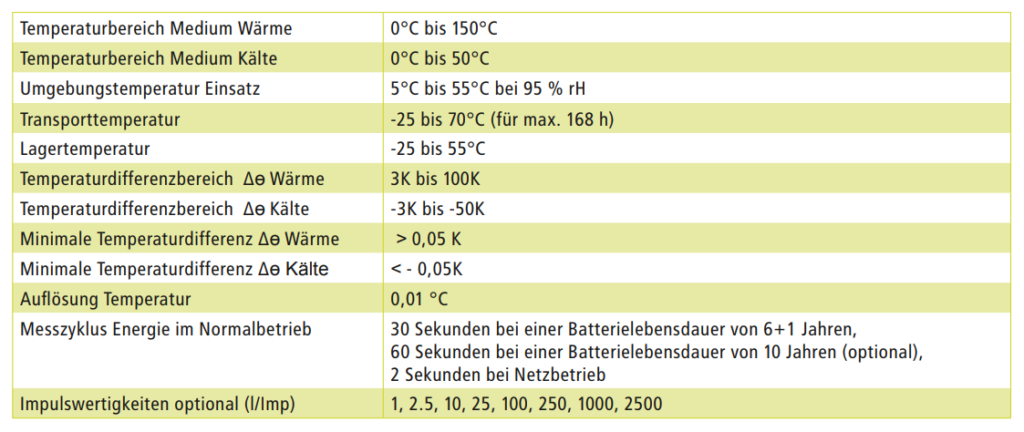

Einsatzbedingungen des Rechenwerks MT-SENSO-STAR-C

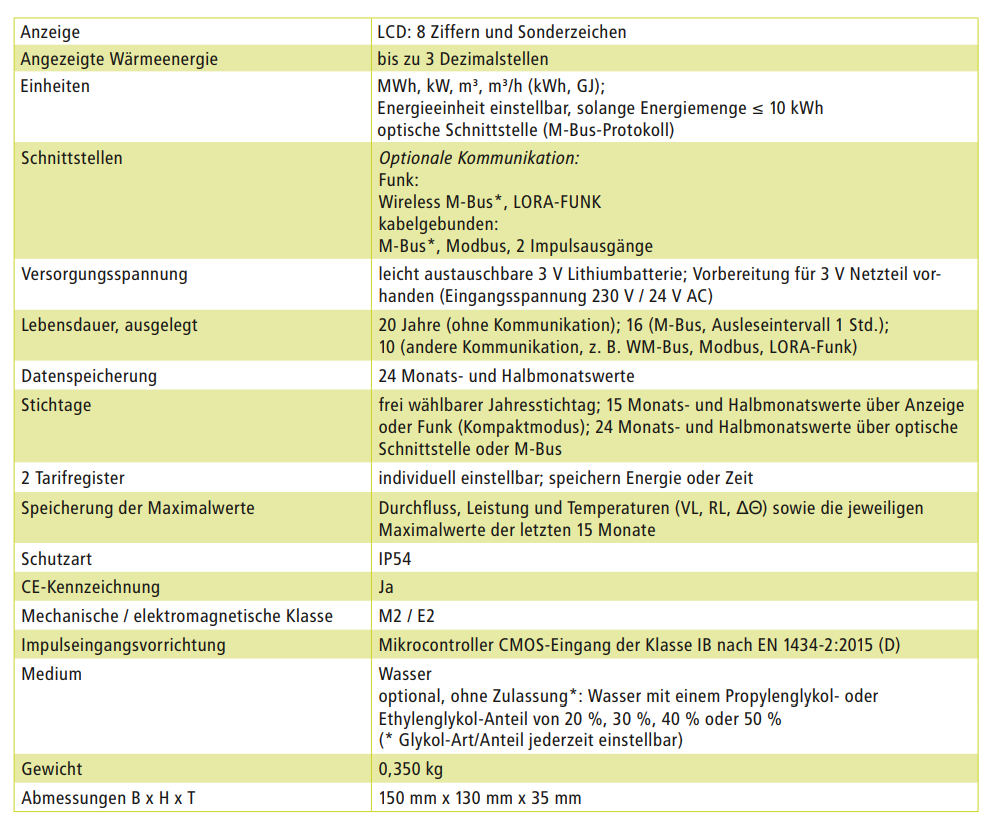

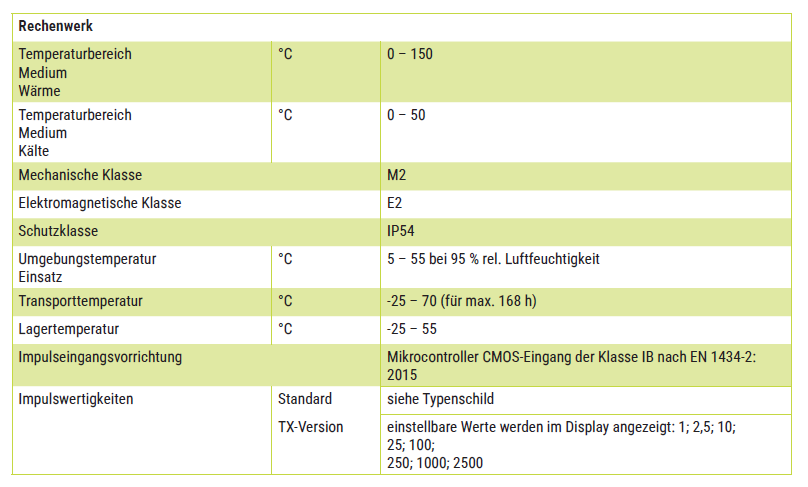

Rechenwerk MT-SENSO-STAR-C

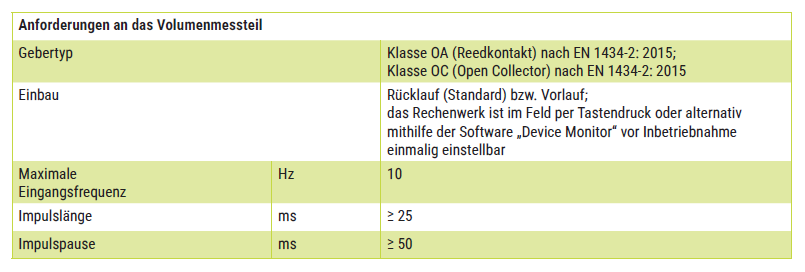

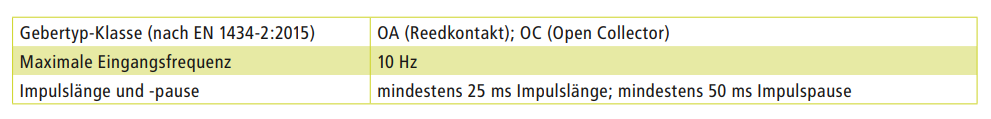

Anforderungen an das Volumenmessteil

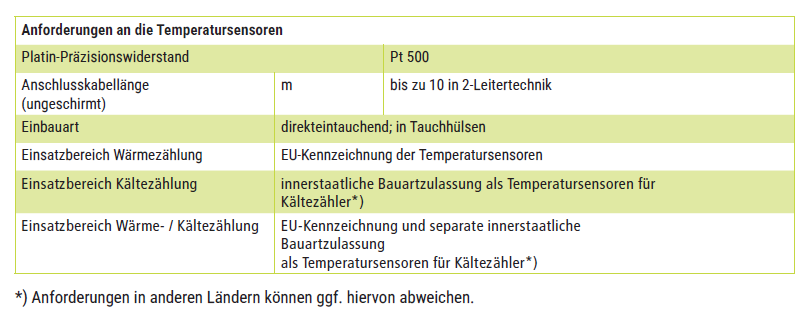

Anforderungen an die Temperatursensoren
DIE KOMPONENTE 2 DES MESSTECHNIK GROSSWÄRMEZÄHLER SYSTEMS MT-SENSO-STAR-COMBI-FLEX-SPLIT
Das Rechenwerk MT-SENSO-STAR-C
Kombinieren Sie das Rechenwerk MT-SENSO-STAR-C mit den Ultraschall-Durchfluss-Sensoren vom Typ MT-FLOW-STAR-U
Langlebigkeit, Messstabilität und ein ausgesprochen hoher dynamischer Bereich zeichnet die Ultraschall-Durchfluss-Sensor Baureihe MT-FLOWSTAR-U aus. Die spezielle Konstruktion der Sensoren macht diese Durchfluss-Sensoren der Zähler unempfindlich gegen Druckstöße.
Auch nach vielen Jahren Einsatz in Heizungsanlagen / Kühlanlagen erfassen diese Ultraschall-Durchflusssensoren den Volumenstrom exakt und zuverlässig.
Vor allem das stabile Langzeitverhalten und die hohe Messpräzision machen die Ultraschall Durchfluss Sensoren Typ MT-FLOWSTAR-U zu Geräten für höchste Ansprüche.
Die Ultraschall Volumenmessteil Baureihe MT-FLOW-STAR-U überzeugt auch durch seine flexible Einsatzfähigkeit und durch seinen hohen Temperaturbereich.
Mit einer Temperaturspanne von 1 – 130 °C deckt diese Volumenmessteil-Baureihe alle Anwendungsfälle ab.
Dies macht diese Geräte zu einer idealen Lösung für vielfältige Einsatzbereiche und anspruchsvolle Umgebungen.

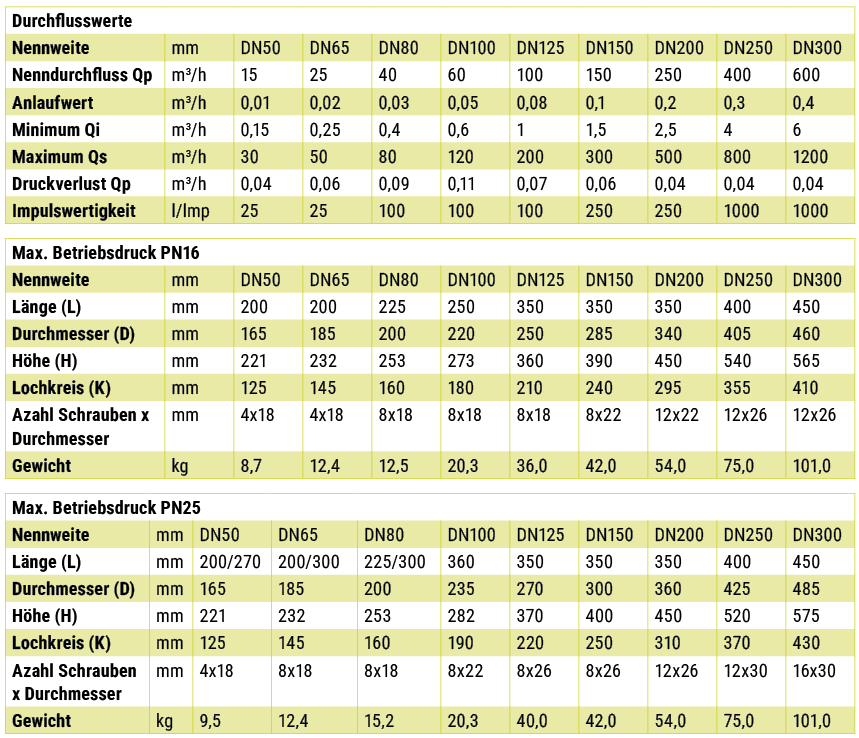

Von DN 50 bis DN 300 bietet die Ultraschall Volumenmessteil Serie MT-FLOW-STAR-U die ideale Erweiterung zu den kompakten Großwärmezählern der Baureihe MT-SENSO-STAR-U-3,5-10
Das Volumenmessteil MT-FLOW-STAR-U erfasst den Durchfluss mittels hochpräziser Ultraschall-Messtechnik und garantiert somit eine zuverlässige und genaue Volumenmessung, die auch höchsten Ansprüchen gerecht wird.
In Kombination mit dem Rechenwerk MT-SENSO-STAR-C und den Temperatursensoren MT-UTS kann daraus die thermische Energie präzise und effizient berechnet werden. Dies ermöglicht eine umfassende und exakte Energiekontrolle und -abrechnung.

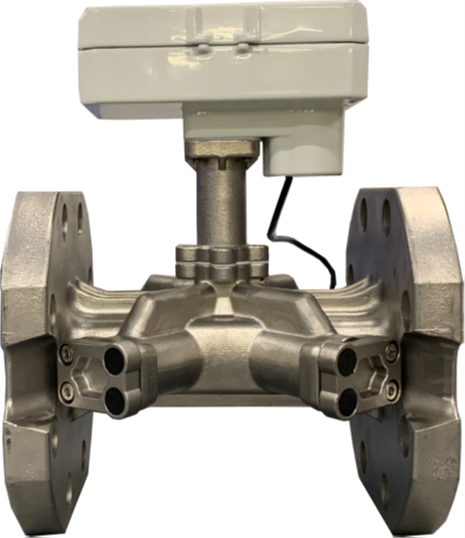

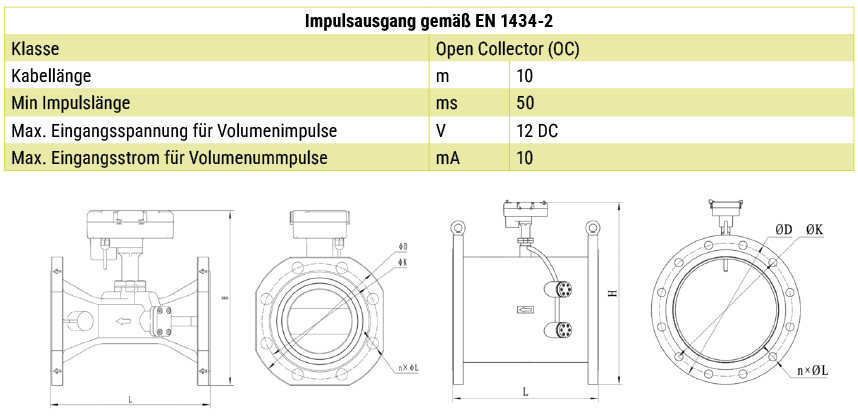

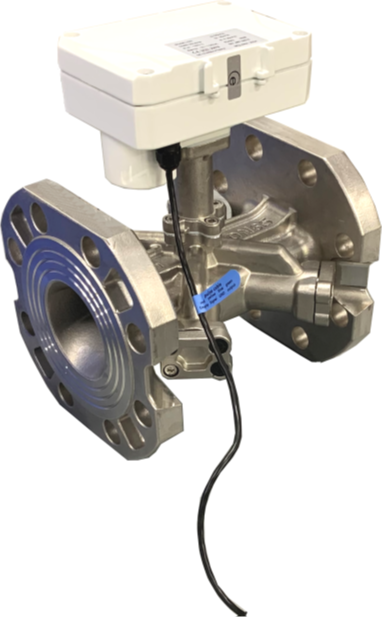

DAS ULTRASCHALL-VOLUMENMESSTEIL MT-FLOWSTAR-U
Präzise Durchflussmessung mit Zweikanal Ultraschallmessung
Langlebigkeit, Messstabilität und ein ausgesprochen hoher dynamischer Bereich zeichnet die Ultraschall-Durchfluss-Sensor Baureihe MT-FLOWSTAR-U aus. Die spezielle Konstruktion der Sensoren macht diese Durchfluss-Sensoren der Zähler unempfindlich gegen Druckstöße.
Auch nach vielen Jahren Einsatz in Heizungsanlagen / Kühlanlagen erfassen diese Ultraschall-Durchflusssensoren den Volumenstrom exakt und zuverlässig.
Hohe Qualität mit Edelstahlgehäuse und Flansch für DN 50 bis DN 100 Messkomponenten im Aluminium-gehäuse
Vor allem das stabile Langzeitverhalten und die hohe Messpräzision machen die Ultraschall Durchfluss Sensoren Typ MT-FLOWSTAR-U zu Geräten für höchste Ansprüche. Die Ultraschall Volumenmessteil Baureihe MT-FLOW-STAR-U überzeugt auch durch seine flexible Einsatzfähigkeit und durch seinen hohen Temperaturbereich. Mit einer Temperaturspanne von 1 – 130 °C deckt diese Volumenmessteil-Baureihe alle Anwendungsfälle ab.
DIE KOMPONENTE 3 DES MESSTECHNIK GROSSWÄRMEZÄHLER SYSTEMS MT-SENSO-STAR-COMBI-FLEX-SPLIT

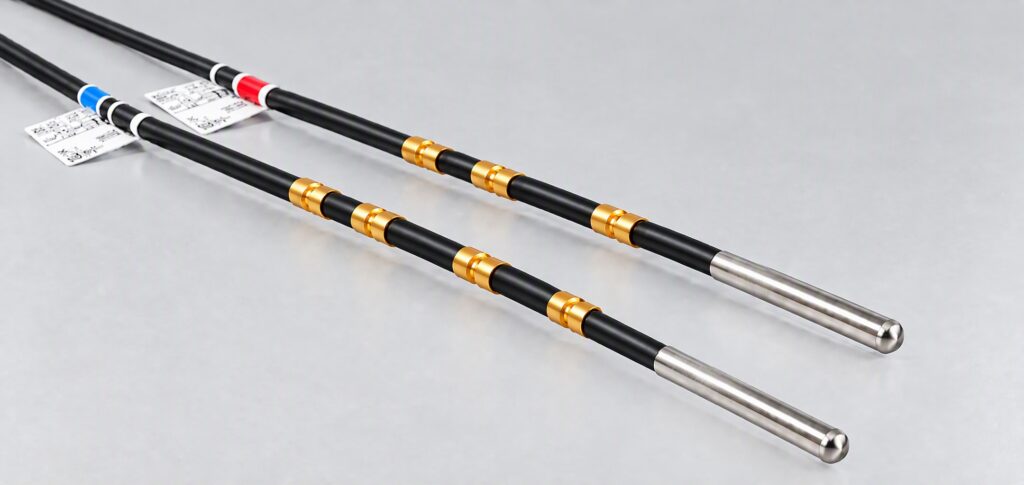

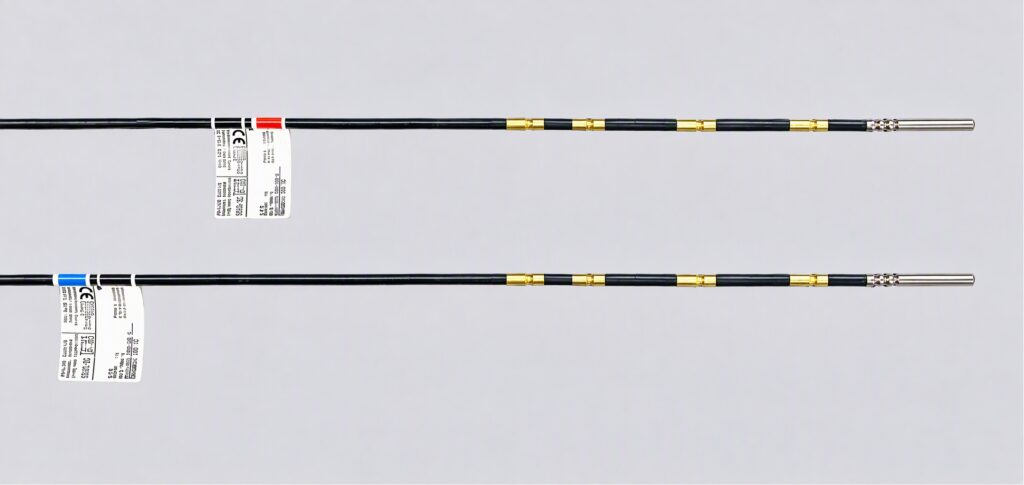

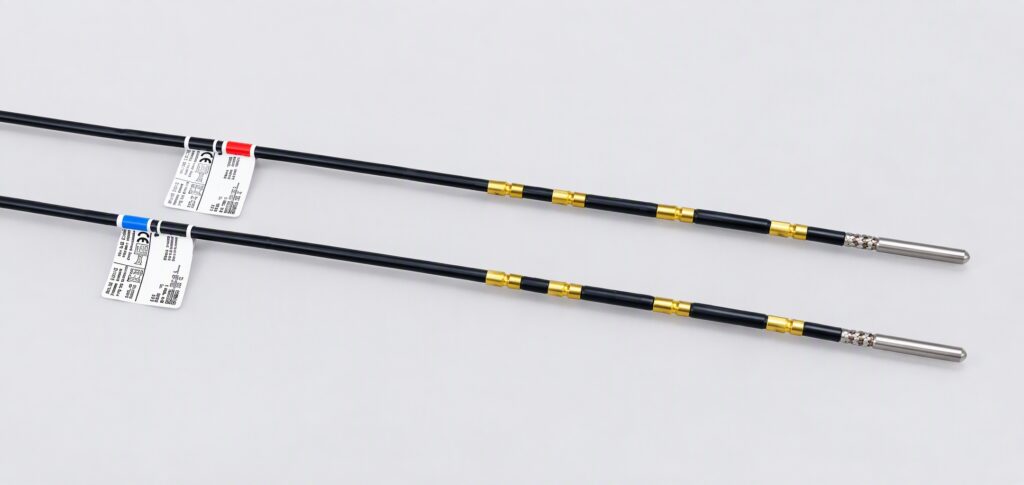

Die Universal Temperaturfühlerpaare MT-UTS
Ergänzen Sie die Kombination aus dem Rechenwerk MT-SENSO-STAR-C, und dem Ultraschall-Durchfluss-Sensor vom Typ MT-FLOW-STAR-U noch um die Temperaturfühler vom Typ MT-UTS und schaffen Sie damit einen perfekten und vollständigen Großwärmezähler der auch höchsten Ansprüchen gerecht wird.
Die Temperaturfühlerpaare des Großwärmezähler Systems Typ MT-SENSO-STAR-COMBI-FLEX-SPLIT
Die Temperaturmessung in Vor- und Rücklauf erfolgt durch Temperaturfühler aus Platin, die höchste Genauigkeit bei der Ermittlung der Temperaturdifferenz garantieren. Beim Großwärmezähler System Typ MT-SENSO-STAR-COMBI-FLEX-SPLIT sind die Temperaturfühler nicht direkt am Rechenwerk angeschlossen wie dies bei den Kompaktzählern der SENSO-STAR-U Baureihe der Fall ist, sondern diese müssen separat bestellt und angeschlossen werden.
Die Temperaturfühler stehen in 3 m Länge mit 2-Leiter-Technik und in 10 m und 30 m Länge mit 4-LeiterTechnik zur Verfügung.
Der Einbau der Temperaturfühler erfolgt direkt in Verbindung mit Kugelhähnen oder mit Hilfe von Tauchhülsen.
Für die Neuinstallation von Wärmezählern ist gemäß den normativen ggf. auch gesetzlichen Vorgaben der Einbau der Temperaturfühler bei Nenndurchflüssen kleiner oder gleich Qp 6 m3 /h und bei Nenndrücken kleiner oder gleich 16 bar nur direkt eintauchend vorzusehen.
Die Arretierhülsen der Temperaturfühlerpaare MT-UTS haben den großen Vorteil, dass sich damit die Temperaturfühlerpaare schnell, unkompliziert und vor Ort and die Tauchhülsenlängen anpassen lassen
Die wichtigsten Punkte und Vorteile der Temperaturfühlerpaare Typ MT-UTS
- Zulassungen: Wärme MID; Kälte national DE
- Silikonleitungen
- Längen: 3 m und 10 m in Zweileitertechnik
- Durchmesser: 5 mm, 5,2 mm und 6 mm
- Arretierhülsen für unterschiedliche Tauchhülsenlängen:
- UTS 5 mm: 80 mm, 150 mm
- UTS 6 mm: 85 mm, 100 mm, 120 mm, 150 mm, 210 mm

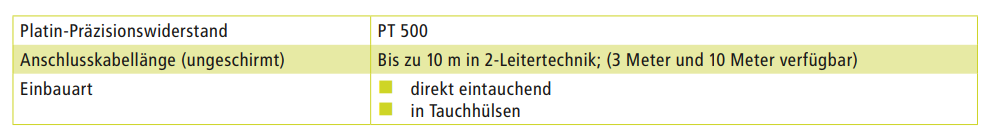

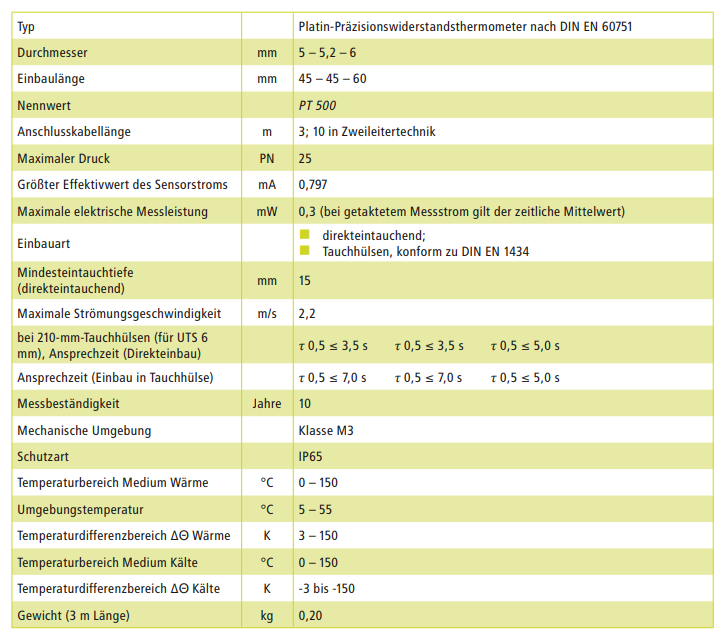

Technische Daten der Temperatursensorpaare Typ MT-UTS
