REDAC Funk-Woltman-Wasserzähler Typ MT-APT-MWN-NUBIS- IP65REG-IMP-REDAC-RADIO

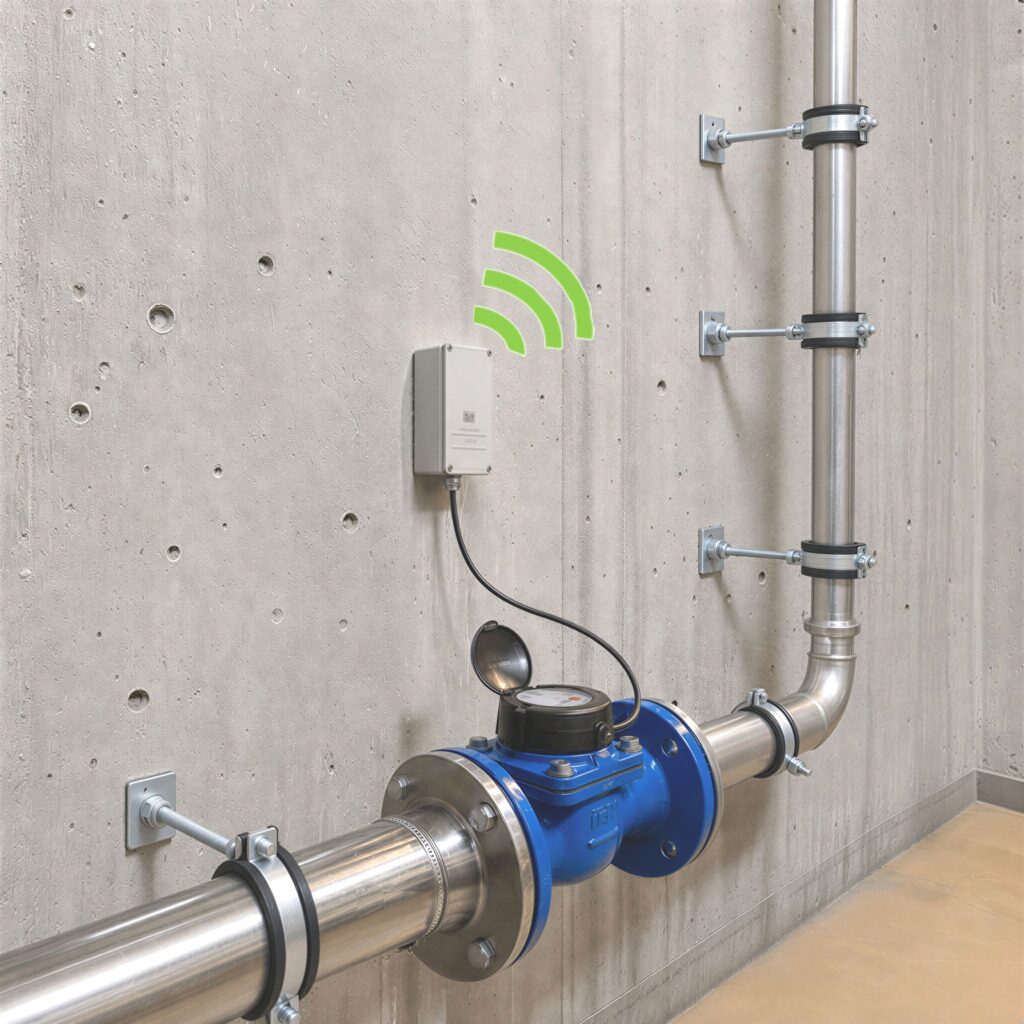

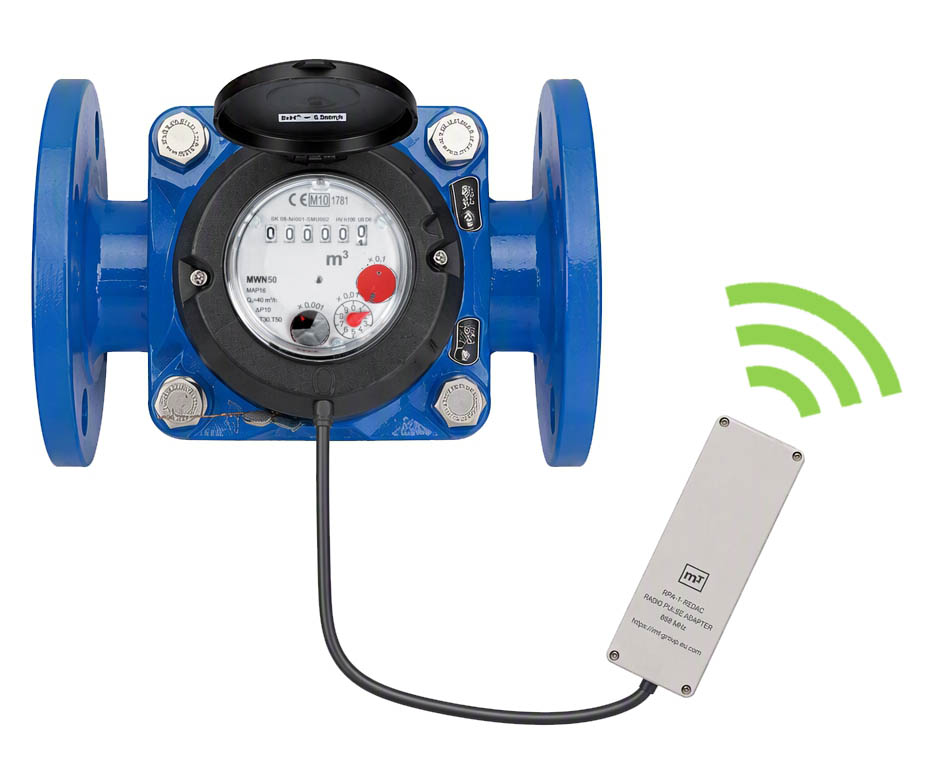

Der REDAC Funk Woltman-Wasserzähler MT-APT-MWN-NUBIS-IP65REG-IMP-REDAC-RADIO ist ein trockenlaufender Turbinenwasserzähler vom Typ Woltman mit horizontaler Laufradachse mit einem bereits werksmäßig an den Impulsausgang angeschlossenen REDAC Funkadapter vom Typ MT-RPA-1-REDAC.
Die Woltman-Wasserzähler der Nubis-Serie überzeugen durch eine konsequente, kontinuierliche Weiterentwicklung in welche die modernsten konstruktiven und technischen Lösungen eingeflossen sind. Dadurch erreichen die Woltman Wasserzähler der Nubis Serie nicht nur eine besonders hohe Lebensdauer, sondern diese Geräte zeichnen sich auch durch eine ausgeprägte Widerstandsfähigkeit aus.

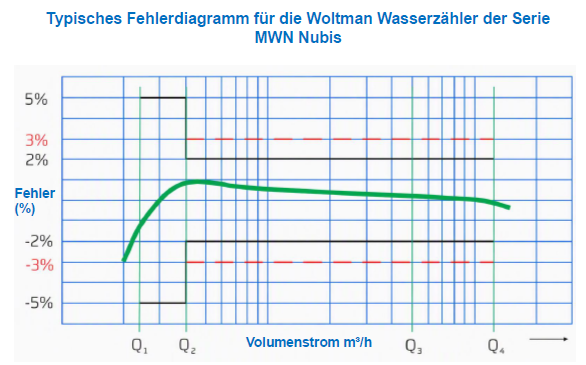

Durch die spezielle Konstruktion des Zählwerks sind die Woltmanzähler der Nubis Serie auch hochresistent gegen potentielle Einwirkungen von starken Magnetfeldern. Ein weiterer wichtiger Punkt für den Einsatz in der Praxis stellt auch der Faktor dar, dass die Geräte der Nubis Serie ausgesprochen flexibel sind. Herstellung und Auslegung der Woltmanzähler der Nubis Serie erfolgen in Anlehnung an die Richtlinie MID gemäß EN 14154, ISO 4064 sowie OIML R49. Der Messbereich dieser Zähler ist für Anwendungen bis zu einem Messbereichsverhältnis (Range Ratio) von R200 ausgelegt und deshalb eignen sich diese Zähler auch für die unterschiedlichsten Betriebsbedingungen.
Einsatzbereich der Woltman Wasserzähler vom Typ MT-APT-MWN-NUBIS-IP65REG-IMP-REDAC-RADIO
Die Woltman-Wasserzähler der Nubis Serie sind für den Einsatz in industriellen Versorgungsnetzen konzipiert und eignen sich zur Messung des Wasserverbrauchs sowohl für Kaltwasser als auch für Warmwasser. Dabei decken sie Temperaturbereiche von bis zu 50 °C bei Kaltwasser sowie bis zu 130 °C bei Warmwasser ab.

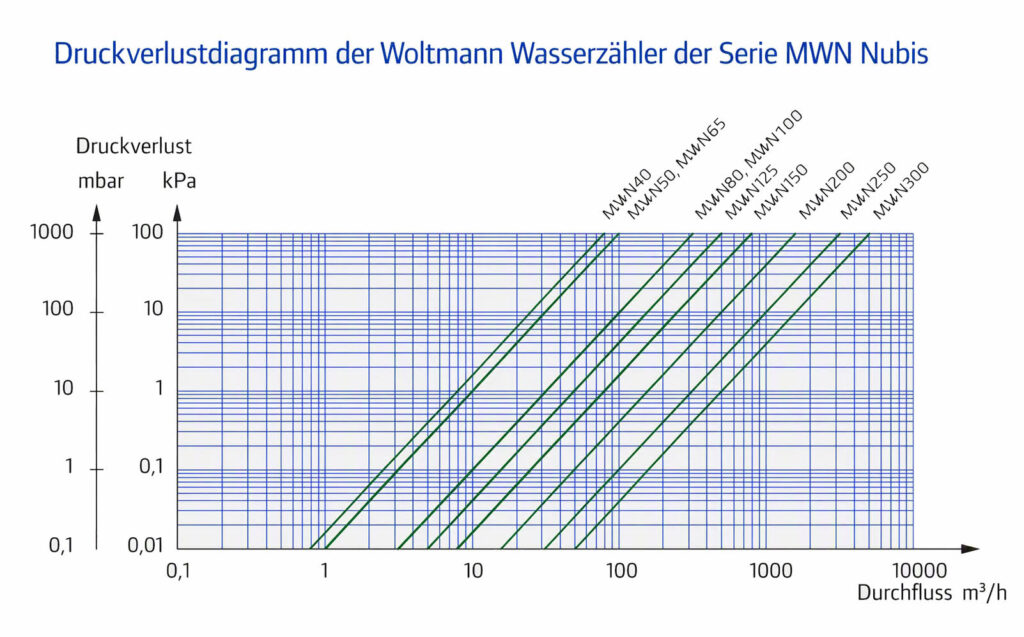

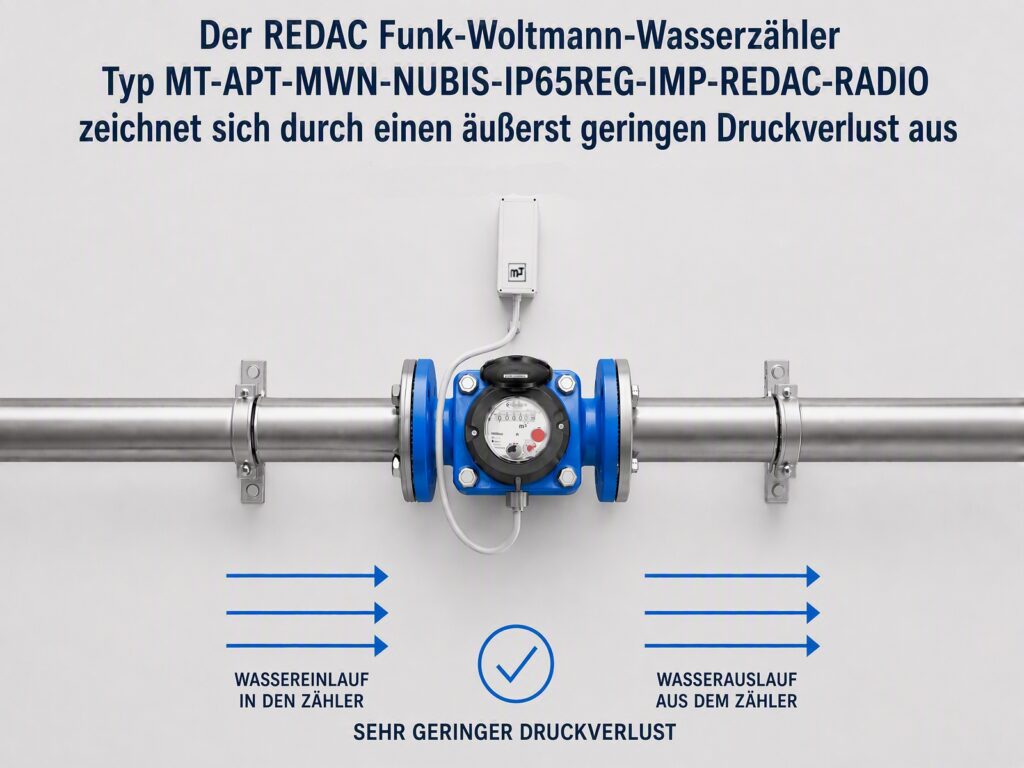

Ein besonderer Fokus liegt zudem auf einem effizienten Betriebsverhalten – die Woltman-Wasserzähler der NUBIS Serie sind deshalb auf geringe Druckverluste ausgelegt. Das bedeutet, dass diese Zähler auch bei relativ konstanten und vergleichsweise großen Volumenströmen eine zuverlässige Messung gewährleisten, ohne unnötige zusätzliche Belastungen für das Rohrleitungssystem zu erzeugen. Der maximal zulässige Betriebsdruck beträgt 16 bar, wodurch der Einsatz in anspruchsvollen Anlagen und Betriebsbedingungen unterstützt wird.

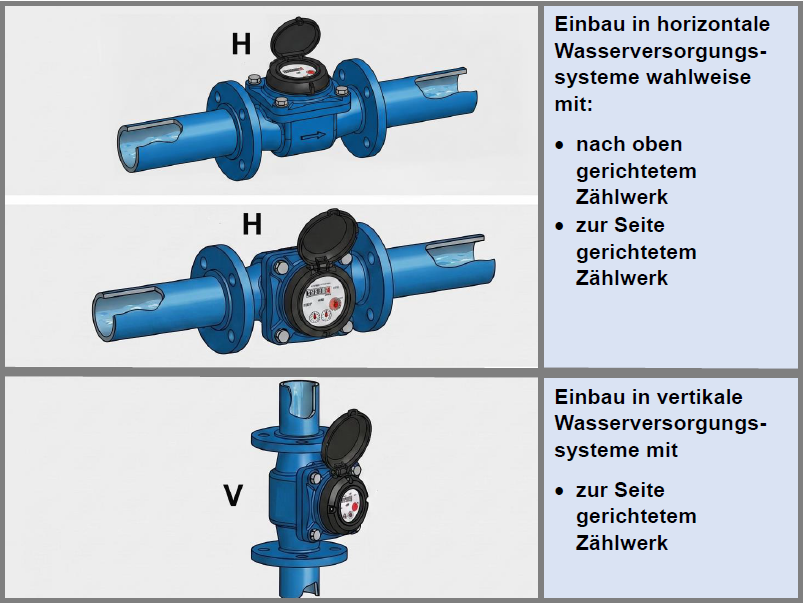

Einbaulagen und Montage
Die konstruktive Ausführung erlaubt den Einbau in horizontale Wasserversorgungssysteme wahlweise mit:
• nach oben gerichtetem Zählwerk (H) oder
• zur Seite gerichtetem Zählwerk (H)
Darüber hinaus ist auch eine vertikale Installation möglich. In diesem Fall erfolgt der Einbau mit seitwärts gerichtetem Zählwerk (V). Damit lässt sich der Zähler flexibel an die jeweiligen baulichen Gegebenheiten anpassen.

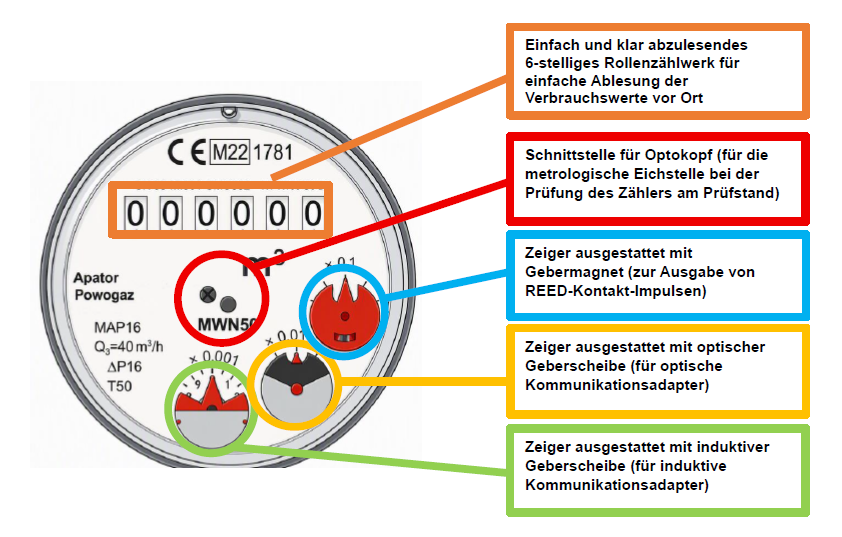

Ablesen der Zählerstände

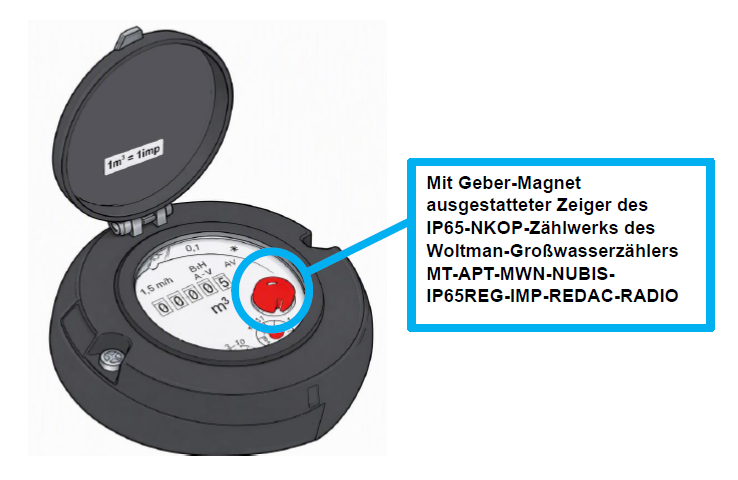

Durch den Einsatz eines Drehzählwerks ist ein einfaches manuelles Ablesen der Zählerstände direkt am Zifferblatt auch in verschiedenen Einbaulagen möglich. Das vereinfacht die Kontrolle im Betrieb und unterstützt Wartungs- oder Ableseprozesse.

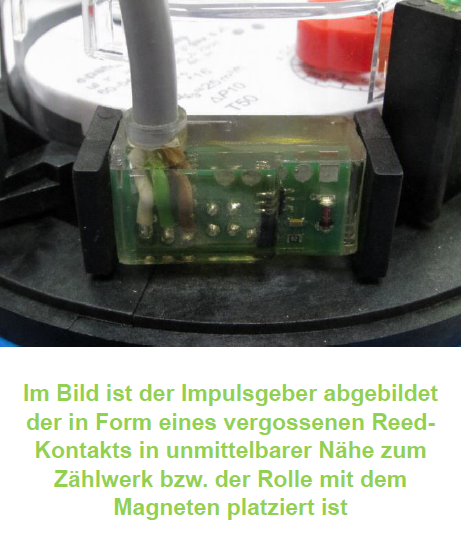

Der Impulsgeber des Woltmanzählers Typ MWN Nubis In

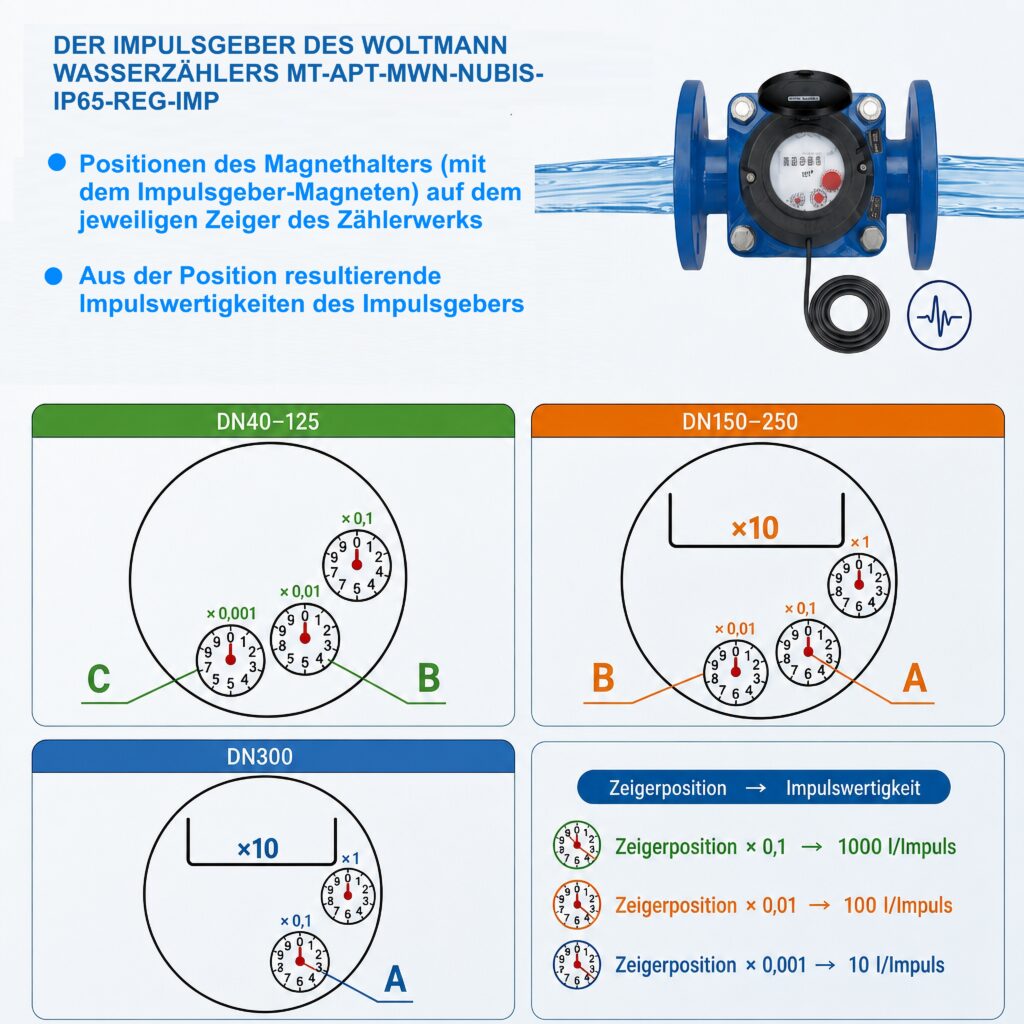

Der Impulsgeber des MWN Nubis Woltman Wasserzählers ist eine zentrale Schnittstelle zur Fernablesung und zur Einbindung des Zählers in
moderne Fernauslesesysteme wie dem Funksystem MT-REDAC. Der Impulsgeber wandelt die durch den Wasserzähler erfasste Messgröße in elektrische
Impulse um, die den Wasserverbrauch volumenabhängig wiedergeben. Damit entsteht eine einfache, robuste und gut integrierbare Grundlage für die digitale Erfassung von Verbrauchsdaten.
In der Praxis bedeutet dies – sobald Wasser durch den Zähler fließt und der Zähler die entsprechende Menge ermittelt, generiert der Impulsgeber fortlaufend Impulse im definierten Takt. Diese Signale können anschließend von geeigneten Auswertegeräten oder Kommunikationsmodulen wie dem Radio Pulse Adapter MT-RPA1-REDAC
verarbeitet werden. So lassen sich Verbrauchswerte zuverlässig übertragen und in einem System auswerten, ohne dass eine direkte manuelle Ablesung vor Ort erforderlich ist.
Der Impulsgeber des MWN Nubis Woltmann Großwasserzählers sorgt damit dafür, dass die messbare Wasserleistung nicht nur lokal erfasst, sondern auch systematisch in moderne Datenerfassungsketten übertragen werden kann. Dadurch wird die
Grundlage für eine zuverlässige Verbrauchsbilanzierung und eine zukunftsfähige
Integration in bestehende Infrastrukturen geschaffen.
