M-BUS HAUSWASSERZÄHLER MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS
DER M-BUS HAUSWASSERZÄHLER MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS STELLT EINEN UNIVERSELLEN HAUSWASSERZÄHLER MIT WERKSMÄSSIG INTEGRIERTEM M-BUS ADAPTER DAR, WELCHER SPEZIELL FÜR DEN EINSATZ IN HORIZONTALEN WARMWASSERROHREN ENTWICKELT WURDE
Dokumente & Links
Der M-Bus Hauswasserzähler Typ MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS ist, für den Einbau in horizontalen Warmwasserleitungen vorgesehen. Der M-Bus Hauswasserzähler Typ MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS ist ein Mehrstrahl-Trockenläufer aus Messing bei dem nur das Flügelrad im Nassraum arbeitet.
Störungen durch verunreinigtes Wasser können das gekapselte und drehbare Zählwerk somit nicht beeinträchtigen und es bleibt vor Ablagerungen und Korrosion bestens geschützt. Die eingesetzten Materialien garantieren eine lange Lebensdauer und hohe Messqualität. Die Magnet-Übertragung ist manipulationsgeschützt und entspricht den neusten technischen Anforderungen.
Der M-Bus Hauswasserzähler Typ MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS ist bereits werksmäßig mit einem M-Bus Adapter Typ MT-WMMBA1-N ausgestattet. Sämtliche Modelle des M-Bus Hauswasserzählers Typ MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS entsprechen der europäischen Messgeräterichtlinie MID.
Der M-Bus Hauswasserzähler für Warmwasser MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS ist durch das werksmäßig integrierte M-Bus Modul ideal zur Einbindung in kabelbasierende M-Bus Fernauslesesysteme
M-Bus

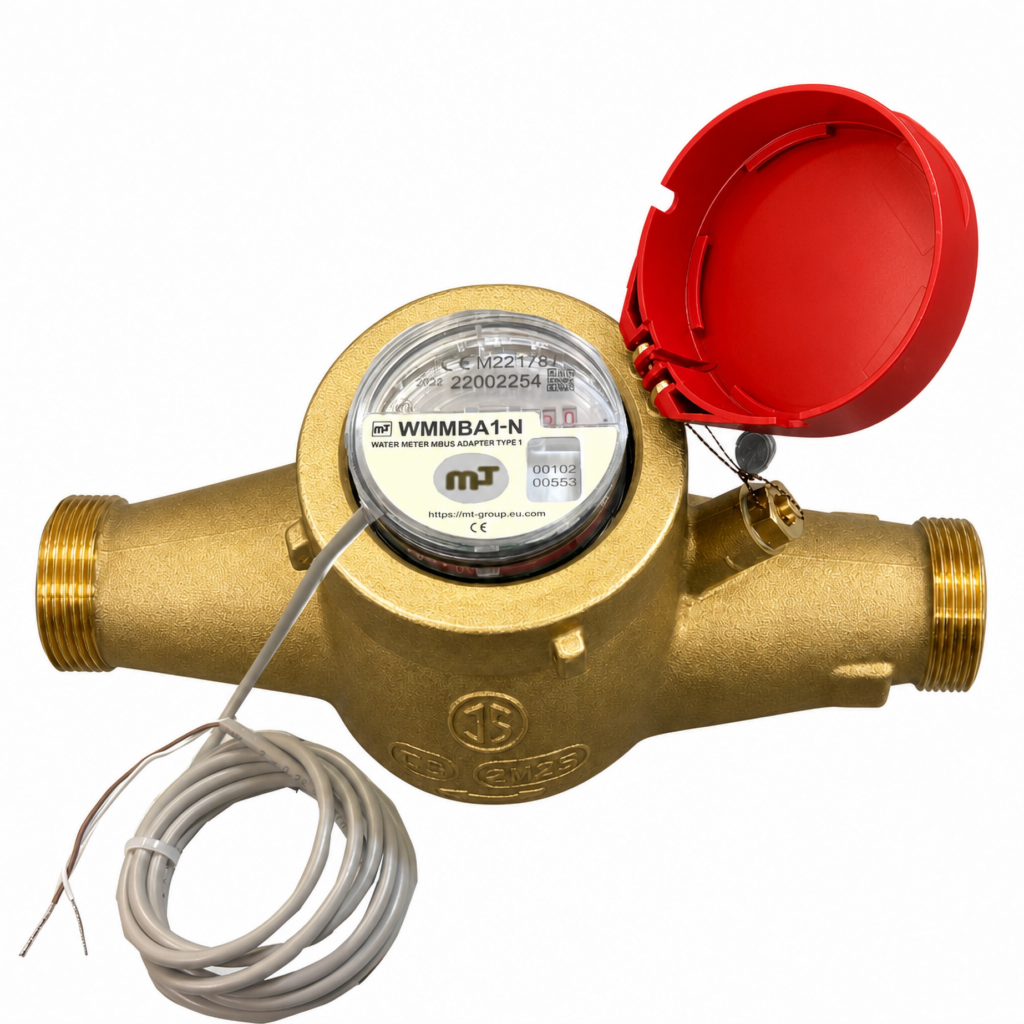

Der MT M-Bus Hauswasserzähler Typ MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS in der Version Warmwasser
UNSER M-BUS HAUSWASSERZÄHLER TYP MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS – DAS KOMMUNIKATIONSTALENT FÜR DAS KABELBASIERNDE FERNAUSLESUNGSSYSTEM M-BUS
Der M-Bus Hauswasserzähler Typ MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS passt sich Ihren Bedürfnissen an. Der werksmäßig bereits eingebaute M-Bus Adapter vom Typ MT-WMMBA1-N erlaubt die Einbindung der Zähler vom Typ MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS in kabelbasierende M-Bus Systeme. Dadurch können die Verbrauchsdaten per kabelbasierendem M-Bus an M-Bus-Zentralen und M-Bus Gateways übermittelt werden ohne dass es nötig wäre die Liegenschaften, Wohnungen oder Geschäftslokale zum Zwecke der Ablesung der Zähler zu betreten.

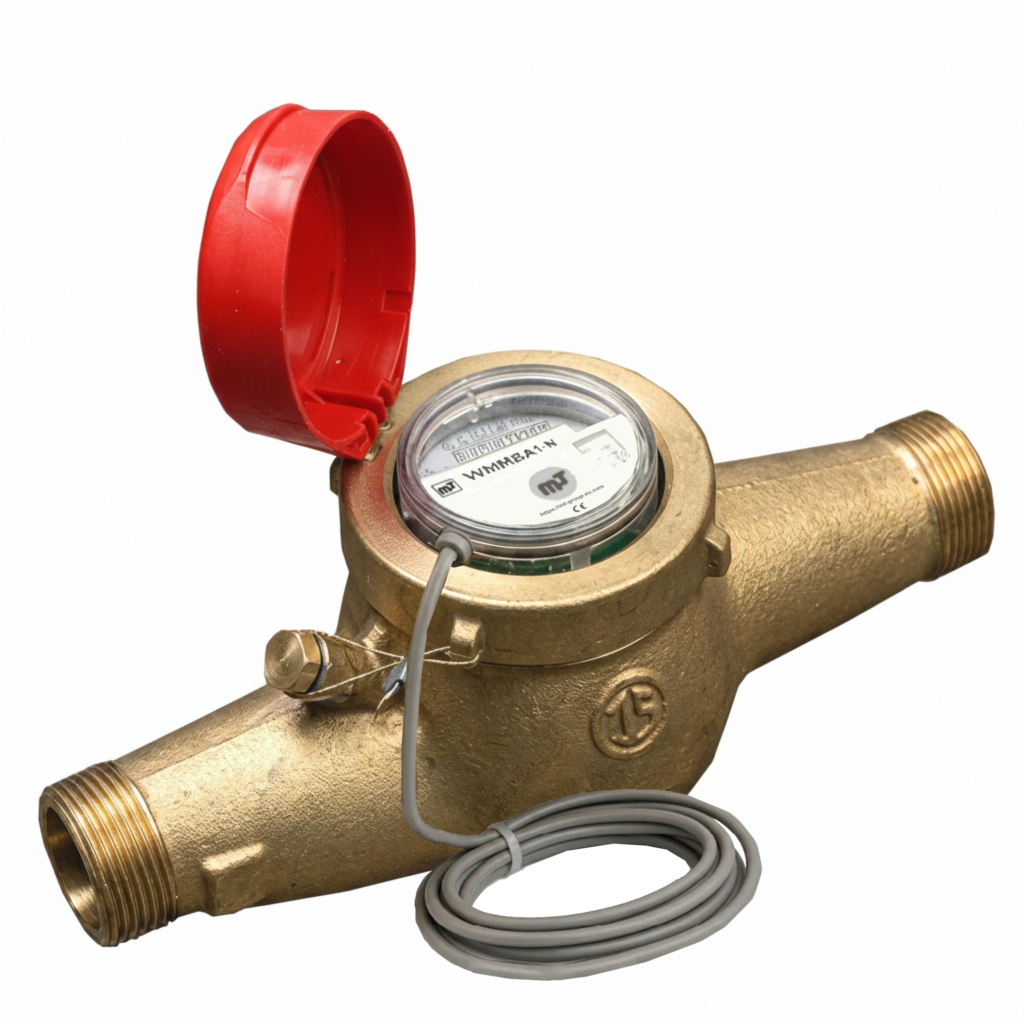

Der Mehrstrahl Kaltwasserzähler MT-MTK-MTW-MODUMESS-HORI-WW90-M-BUS ist für den Einsatz in horizontalen Warmwasserleitungen vorgesehen

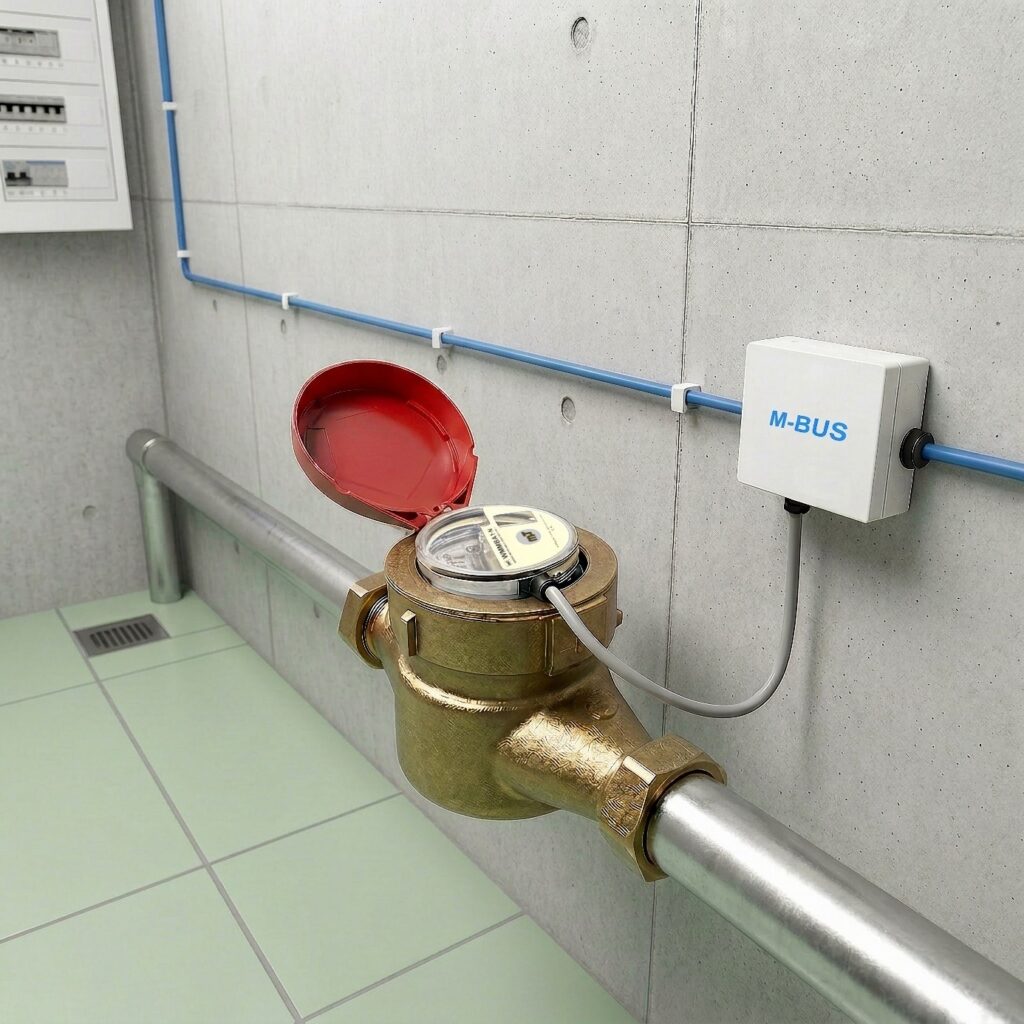

Ideal zur Einbindung in kabelbasierende M-Bus Systeme oder zur Einbindung in Gebäudeleittechniksysteme
Die M-Bus Hauswasserzähler vom Typ MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS bieten sich aber auch als ideale Lösung an, wenn es erforderlich die Verbrauchsdaten an Regelungssysteme oder Gebäudeleittechniksysteme weiterzugeben.
Hohe Abtastsicherheit und Fließrichtungserkennung
Durch die induktive Abtastung des Modulationszeigers wird eine äußerst zuverlässige und synchrone Zählung auf den Kommunikationsmodulen vom Typ MT-WMMBA1-N sichergestellt. Diese Module verfügen über eine Fließrichtungserkennung. Bei negativer Flussrichtung (Rücklauf) werden die Impulse erst wieder mit korrekter Fließrichtung und Überschreiten des letzten Standes abgesetzt.
Der M-Bus Hauswasserzähler MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS ist perfekt für anspruchsvolle Anwendungen
Ob im privaten Bereich oder für größere gewerbliche und industrielle Installationen – der Haus-Wasserzähler MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS bietet zuverlässige und präzise Wasserverbrauchsmessung in jedem Szenario. Durch die Kombination aus innovativer Technologie und praktischer Modularität stellt dieser Zähler eine langfristige und zukunftssichere Lösung für die moderne Immobilienwirtschaft wie auch Wasserwirtschaft dar.

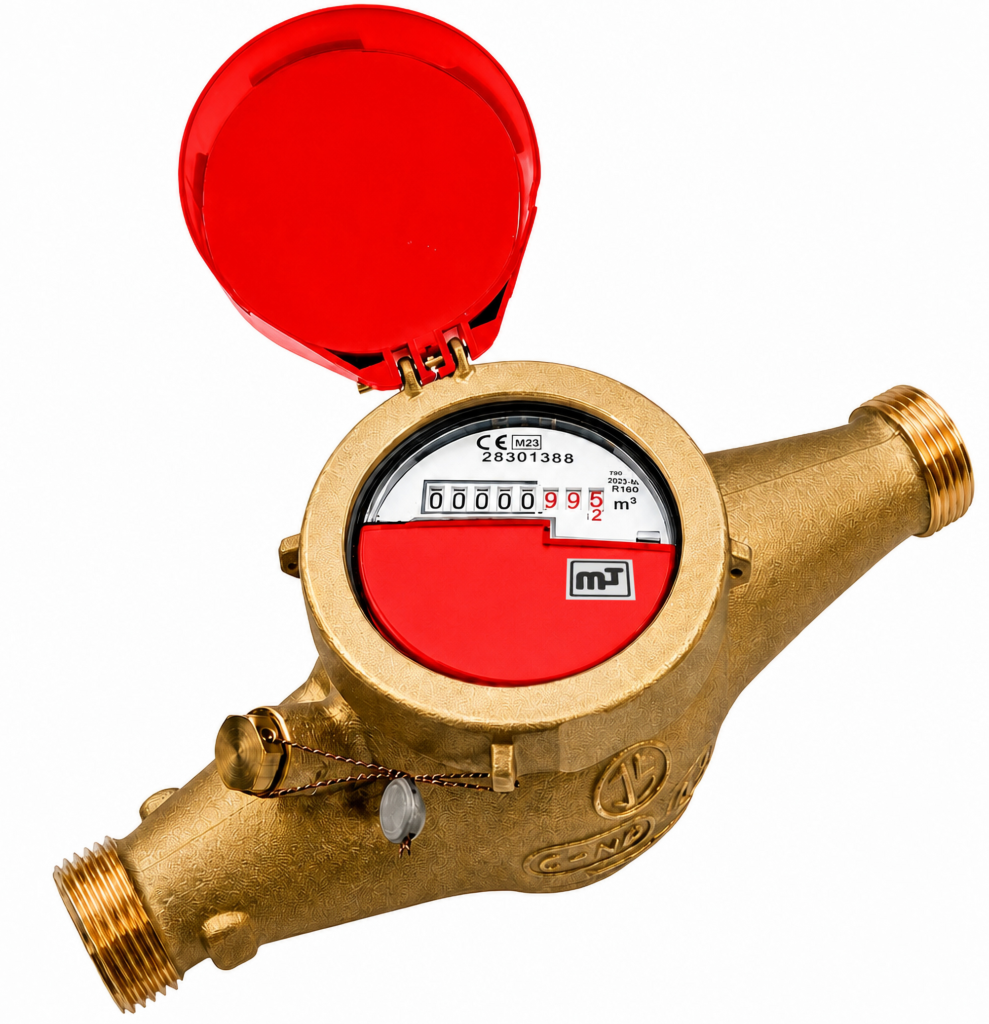

Der mechanische Basiswasserzähler Typ MT-MTK-MTW-MODUMESS bildet die stabile Basis für den M-Bus Wasserzähler MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS

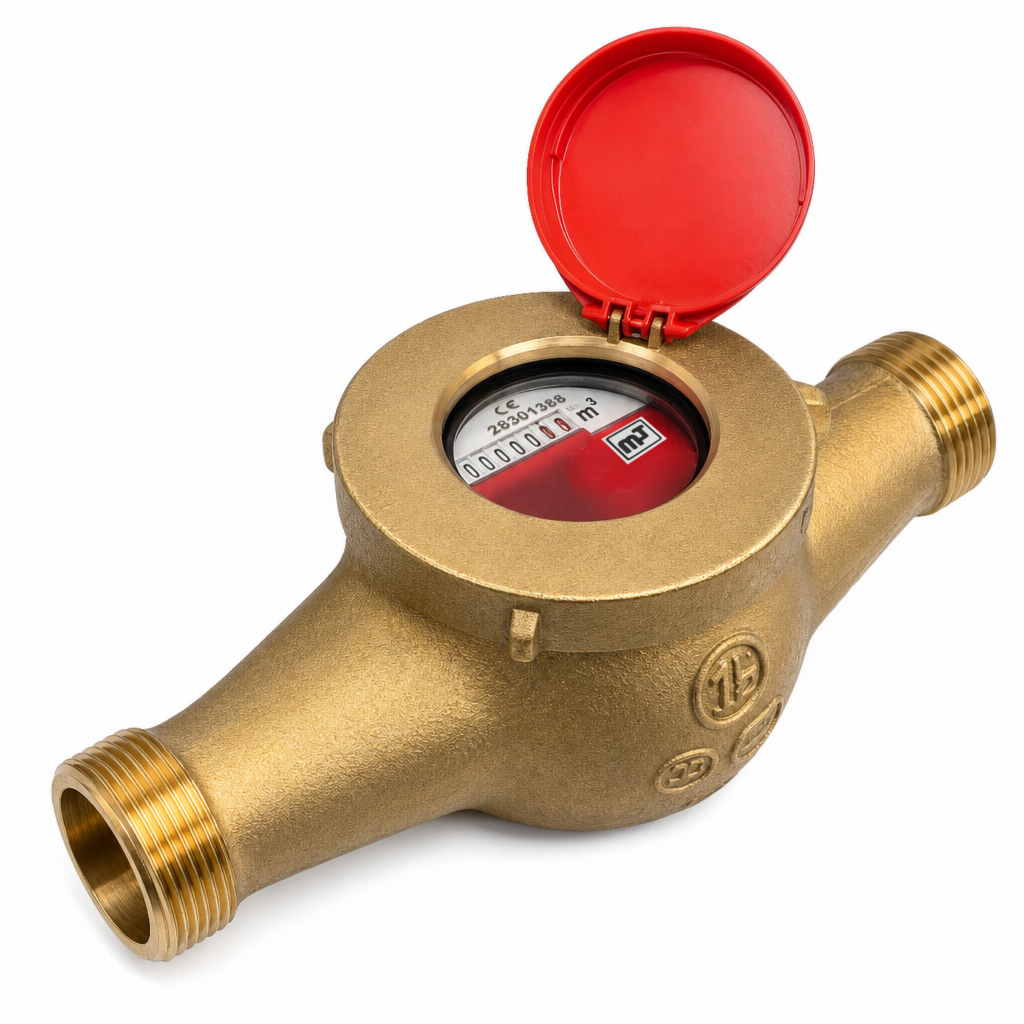

Der mechanische Mehrstrahl-Hauswasserzähler Typ MT-MTK-MTW-MODUMESS bildet die stabile und zuverlässige Basis für den elektronischen M-Bus Hauswasserzähler MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS
Als mechanischer Volltrockenläufer Mehrstrahl-Hauswasserzähler mit Übertragung der Drehbewegung per Magnetkupplung sorgt er für eine präzise und langlebige Wasserverbrauchserfassung.
Durch diese Volltrockenläufer-Bauart bleibt der Messmechanismus vollständig vom Wasserstrom getrennt. Dies garantiert nicht nur eine außergewöhnlich lange Lebensdauer, sondern auch eine außergewöhnlich hohe Messgenauigkeit.
Der trockene Betrieb verhindert Ablagerungen und sorgt dafür, dass der Zähler unter allen Bedingungen zuverlässig arbeitet.
Durch das fortschrittliche Magnetkupplungsprinzip wird eine präzise und sichere Übertragung der Drehbewegung ermöglicht, ohne dass Wasser jemals in den Zählwerkbereich gelangt. Diese Technik sorgt für eine hohe Verschleißfestigkeit.
Die exakte Übertragung der Drehbewegung vom Messmechanismus zum Zählerwerk per Magnetkupplung garantiert jederzeit verlässliche Messergebnisse
Der mechanische Basiswasserzähler MT-MTK-MTW-MODUMESS-HORI-WW90-MBUS ist für den Temperaturbereich bis zu 90°C zugelassen
Flexibilität und Vielseitigkeit durch den mechanischen Basiswasserzähler MT-MTK-MTW-MODUMESS
Der mechanische Basiswasserzähler MT-MTK-MTW-MODUMESS stellt einen idealen Zähler für die präzise Messung von warmem Trinkwasser dar. Dank seiner Volltrockenläufer-Technologie eignet er sich nicht nur für private Haushalte, sondern auch für den Einsatz in Gewerbegebäuden und Industriebereichen. Mit einer breiten Palette an Modellen deckt der Zähler verschiedenste Anforderungen ab und bietet sowohl in kleineren als auch größeren Installationen eine zuverlässige Lösung.
Doch der wahre Vorteil liegt in seiner Flexibilität: Dieser Zähler ist das Fundament für die Erweiterung auf moderne Fernablese- und Kommunikationstechnologien.
Durch seine robuste Bauweise und exzellente Messgenauigkeit bietet der MT-ECO-WG-TWO-ONE-MODUMESS nicht nur eine verlässliche Basis für den täglichen Betrieb, sondern auch die Möglichkeit zur einfachen Integration eines M-Bus Moduls.
Dieses M-Bus Modul (Modell MT-WMMBA1-N) ist beim Modell MT-MTK-MTW-MODUMESS bereits werkseitig eingebaut, parametriert und verplombt.
Damit wird der Zähler zu einem leistungsstarken Baustein in einem vernetzten, digitalen Ablesesystem. Diese zukunftsorientierte Lösung ermöglicht eine effiziente, fehlerfreie und kostensparende Erfassung des Wasserverbrauchs – ganz gleich, ob für private Haushalte, Gewerbegebäude oder Industrieanwendungen.
TECHNISCHE DATEN DES MECHANISCHEN MEHRSTRAHL BASIS
HAUSWASSERZÄHLERS TYP MT-MTK-MTW-MODUMESS

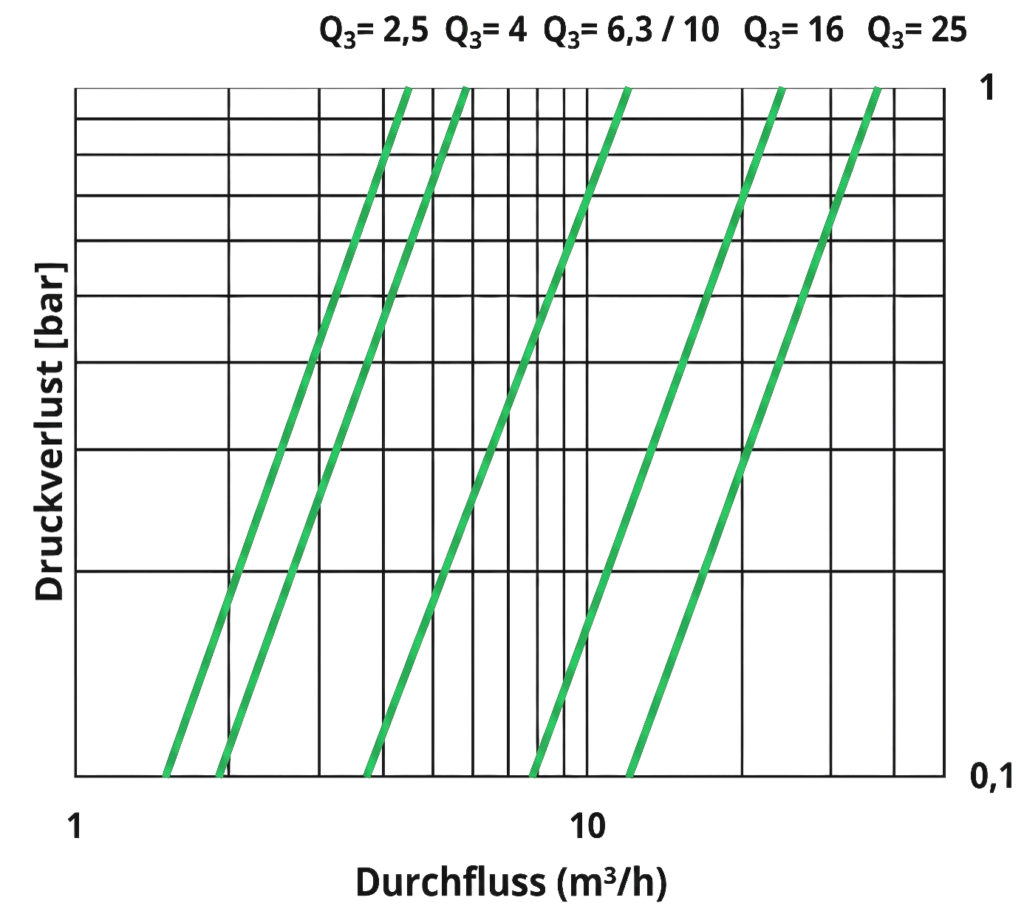

Typische Druckverlustkurve des mechanischen Basiszählers MT-MTK-MTW-MODUMESS, VERSION HORIZONTAL

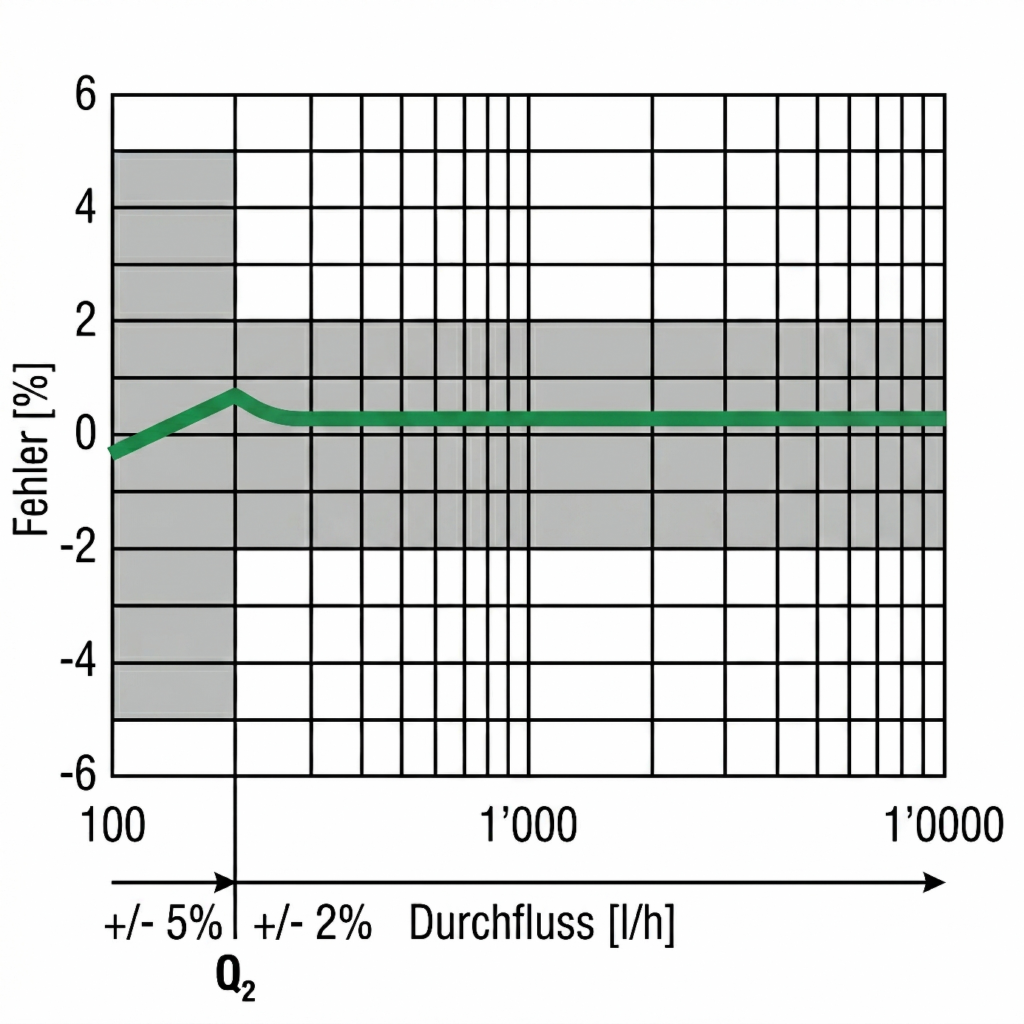

Typische Fehlerkurve des mechanischen Basiszählers MT-MTK-MTW-MODUMESS, VERSION HORIZONTAL

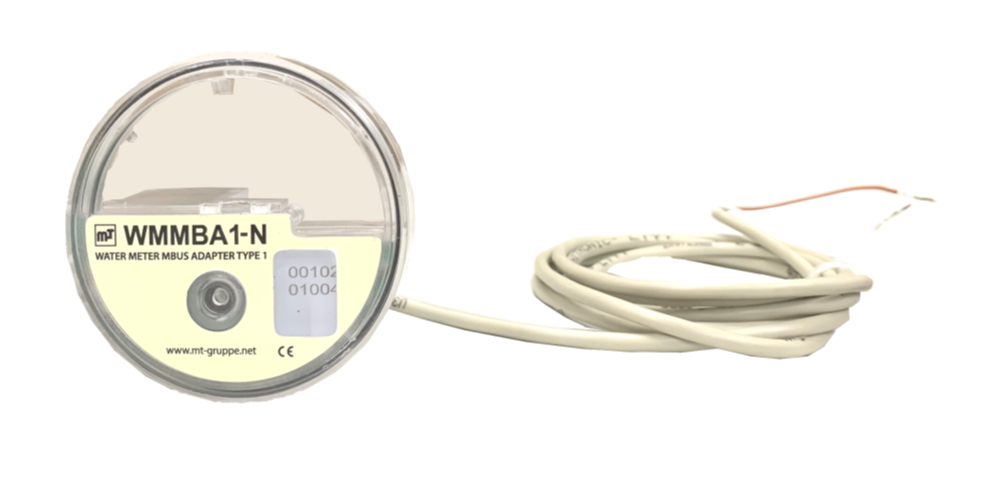

Kenndaten und Informationen über den im mechanischen Basis-Hauswasserzähler MT-MTK-MTW-MODUMESS, bereits werksmäßig eingebauten Wired M-Bus Adapter Typ MT-WMMBA1-N
Der M-Bus Adapter Typ MT-WMMBA1-N zur Fernauslesung von Modumess Hauswasserzählern ermöglicht die komfortable Aufrüstung bestehender Anlagen und setzt neue Maßstäbe im Bereich der M-Bus Technik und der M-Bus Performance.
Bei Betrieb am M-Bus Netz wird der M-Bus Adapter Typ MT-WMMBA1-N über dieses mit Energie versorgt. Eine eingebaute Batterie sichert den Zählbetrieb auch bei kurzzeitigem Ausfall des M-Bus Netzes. Das M-Bus Modul ist mit einer 2-adrigen Leitung ausgestattet. Der Anschluss des M-Bus Modules an ein M-Bus Netz erfolgt über die braune und weiße Leitung.
Der M-Bus Adapter vom Typ MT-WMMBA1-N bietet eine maximale Flexibilität in der Auslesung. So sind Auslesungen des Wasserverbrauchs auch vielfach am Tag möglich.
Dies ergibt mehr Handlungsraum bei der Planung der Verbrauchsdatenerfassung und der Heiz- und Betriebskostenabrechnung. Auch komplexe Energiemanagementsysteme die oftmals pro Tag aktuelle Verbrauchsdaten benötigen lassen sich damit realisieren.
Anwendung des kompakten M-Bus Moduls Typ WMMBA1-N mit induktiver Abtastung für MT Modumess Hauswasserzähler (mit modularem Zählwerk vom Typ Modularis).
Der Messtechnik M-Bus Adapter Typ MT-WMMBA1-N besteht aus einer Elektronikeinheit, welche den Zählfortschritt aus dem Zählwerk induktiv aufnimmt und speichert. Das Modul übermittelt die Zählernummer, den Zählerstand, den Durchfluss sowie verschiedene Betriebsinformationen. Die Daten werden von einem M-Bus Master (beispielsweise der Messtechnik M-Bus Zentrale Typ MTBUS-CE1 oder den webfähigen M-Bus Zentralen Typ Relay Weblog-120 oder Relay Weblog-250) abgefragt. Die M-Bus Module Typ MT-WMMBA-1-N sind prinzipiell zur optimalen Auslesung von Verbrauchs- und Zählerdaten über ein kabelbasierendes M-Bus Netz vorgesehen.
Merkmale:
- Durch induktive Abtastung sicher gegen magnetische Manipulation
- 2 verpolungssichere Ausgangsdrähte
- Erkennung der Durchflussrichtung
- Ereignisspeicher und Alarme
- Kompatibel mit M-Bus nach EN 13757
- IP 65
- Hohe Lebensdauer von bis zu 20 Jahren durch tauschbare Batterien bzw. Refurbishing im Werk.
Technische Daten des Messtechnik M-Bus Moduls Typ MT-WMMBA-1
Parameter | Wert |
Lebensdauer | > 12 Jahre |
Stützbatterie | Varta Lithium Primärzelle (Varta CR 1/2 AA) |
Lebensdauer ohne M-BUS-Anschluss | etwa 2 Jahre |
Stromaufnahme | < 1,5 mA (1 Buslast) |
max. Durchflussmenge | 30.000 Liter/h |
Abtastung der Geberscheibe | Induktive Abtastung mittels Spulen |
Vor- Rücklauferkennung | Synchron zum Zählwerk auch bei Rücklauf |
Datenrate auf dem M-BUS | 2400 Baud umstellbar auf 300 Baud |
Primäre Adresse | 0-250 (vom Anwender zu vergeben) |
Sekundäre Adresse (ID/Gerätenummer) | 0-8 stellig (vom Anwender zu vergeben) bei Auslieferung wie Fabrikationsnummer |
Fabrikationsnummer | 0-8 stellig (vom Hersteller vergeben) vom Anwender nicht zu ändern |
Schutzklasse | IP 65/IP 68 |
Anschlusskabel | 1 Leitung (2×0,25 mm²) |
Kabellänge | 1 m bei IP 65, 2 m bei IP 68 |
Normenbezug | Implementierte Protokolle erfüllen Anforderung nach EN 1434, EN 13757-2, EN 13757-3 |
EMV | EN 55011, EN 61326-1, EN 61123-1, EN 61000-4-20, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 |
Prüfzeichen | CE |
Einbaulage | Beliebig |
