MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO

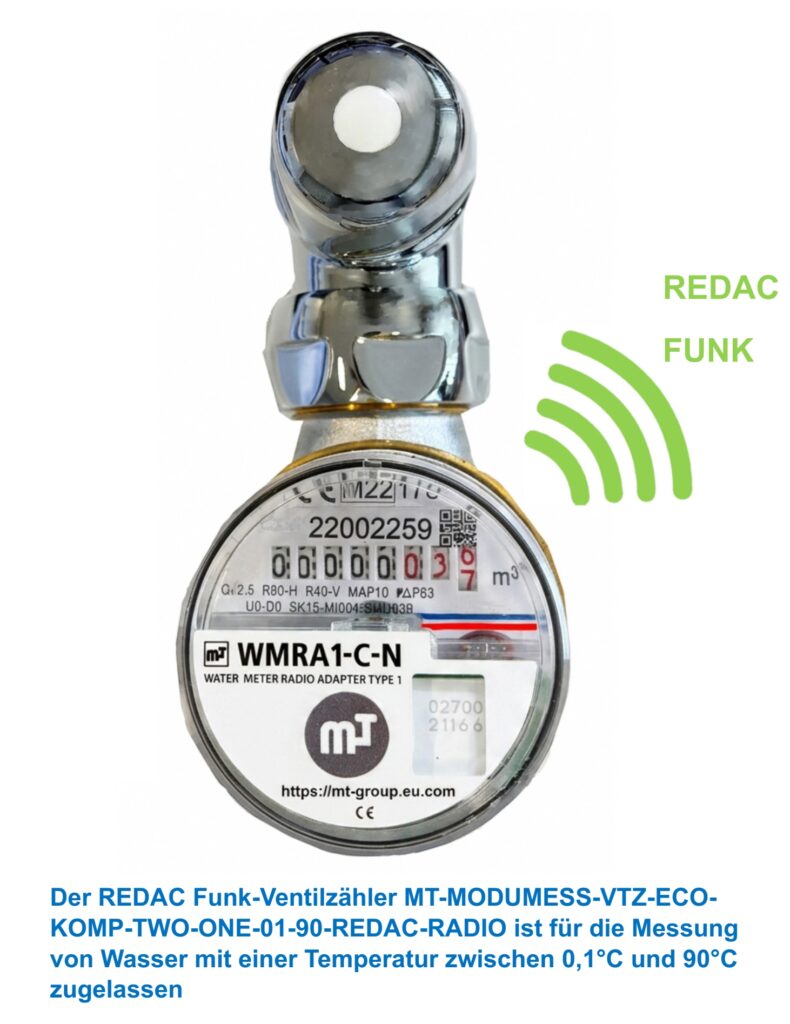

DER REDAC FUNK-VENTILZÄHLER MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO STELLT EINEN UNIVERSELLEN WOHNUNGS-VENTILZÄHLER MIT WERKSMÄSSIG INTEGRIERTEM MT-REDAC FUNKADAPTER DAR, WELCHER SPEZIELL FÜR DIE NACHRÜSTUNG VON WOHNUNGEN ENTWICKELT WURDE. DER VORTEIL LIEGT DARIN, DASS ER IN BESTEHENDE ABSPERRVENTILE EINGEBAUT WERDEN KANN UND ZUR NACHRÜSTUNG DER WOHNUNG MIT WASSERZÄHLERN KEINE INSTALLATIONTECHNISCHEN ODER BAUTECHNISCHEN ARBEITEN NOTWENDIG SIND.

Der MT-REDAC Funk-Ventilzähler Typ MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO wurde speziell für die verbrauchsabhängige Erfassung von Kaltwasser und Warmwasser in Wohngebäuden entwickelt. Dank seiner kompakten Bauweise eignet er sich ideal für den Einbau in vorhandene Absperrventile. Solche bereits vorhandene Absperrventile sind oftmals in einer der Wand situiert. Ein besonderer Vorteil des MT-REDAC Funk Ventilzählers MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO liegt aber auch darin, dass er sich durch seine kompakten Abmessungen aber auch sehr gut unter Waschtischen, Waschbecken oder anderen Entnahmestellen montieren lässt und so eine einfache sowie zeitsparende Nachrüstung bestehender Installationen ermöglicht.

Der REDAC Funk-Ventilzähler Typ MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO überzeugt durch seine robuste und langlebige Konstruktion sowie seine hohe Messgenauigkeit. Hochwertige Materialien gewährleisten einen dauerhaft zuverlässigen Betrieb und eine lange Lebensdauer auch unter anspruchsvollen Einsatzbedingungen. Seine kompakte Bauform ermöglicht eine platzsparende Installation, ohne dabei Kompromisse hinsichtlich Funktionalität oder Messqualität einzugehen.

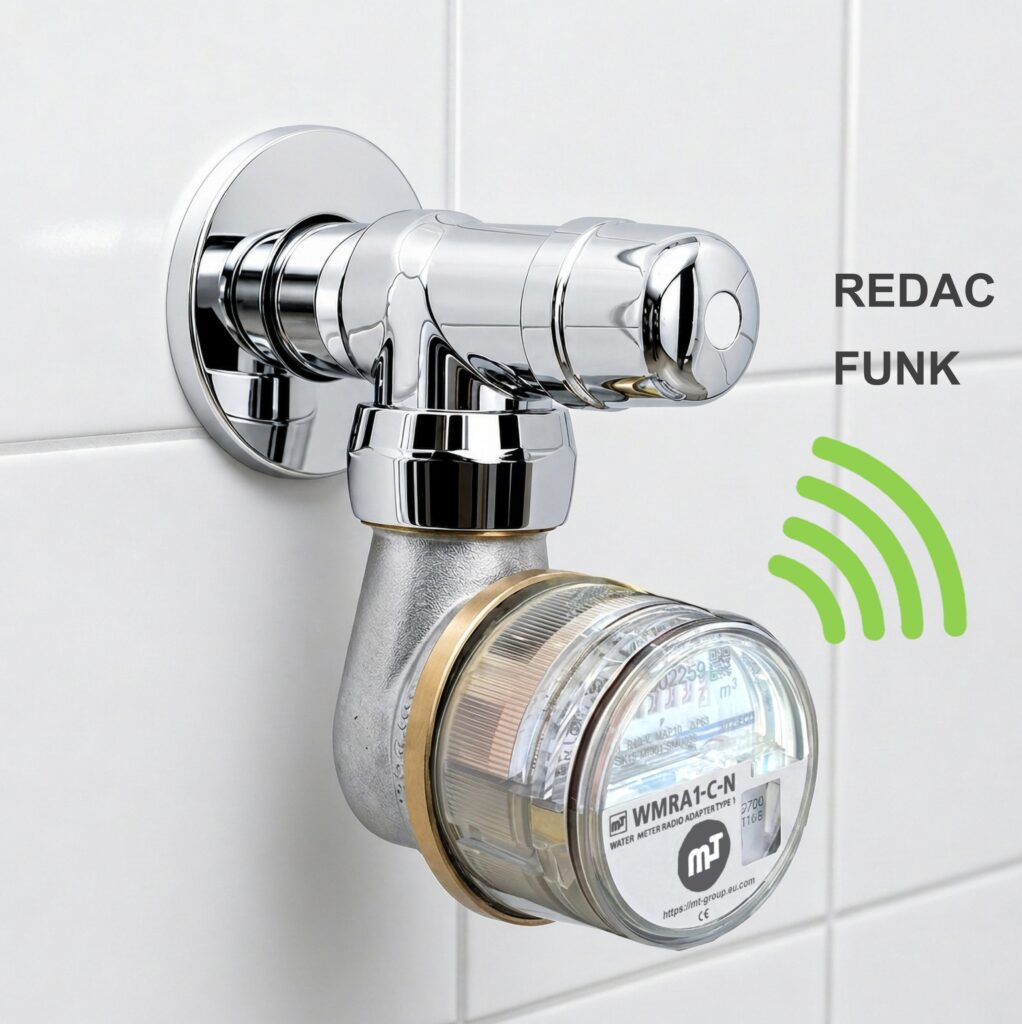

Der REDAC Funk-Ventilzähler MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO ist bereits werkseitig mit dem REDAC Funk-Adapter Typ MT-WMRA1-C-N ausgestattet und somit sofort für die funkbasierende Fernauslesung vorbereitet.

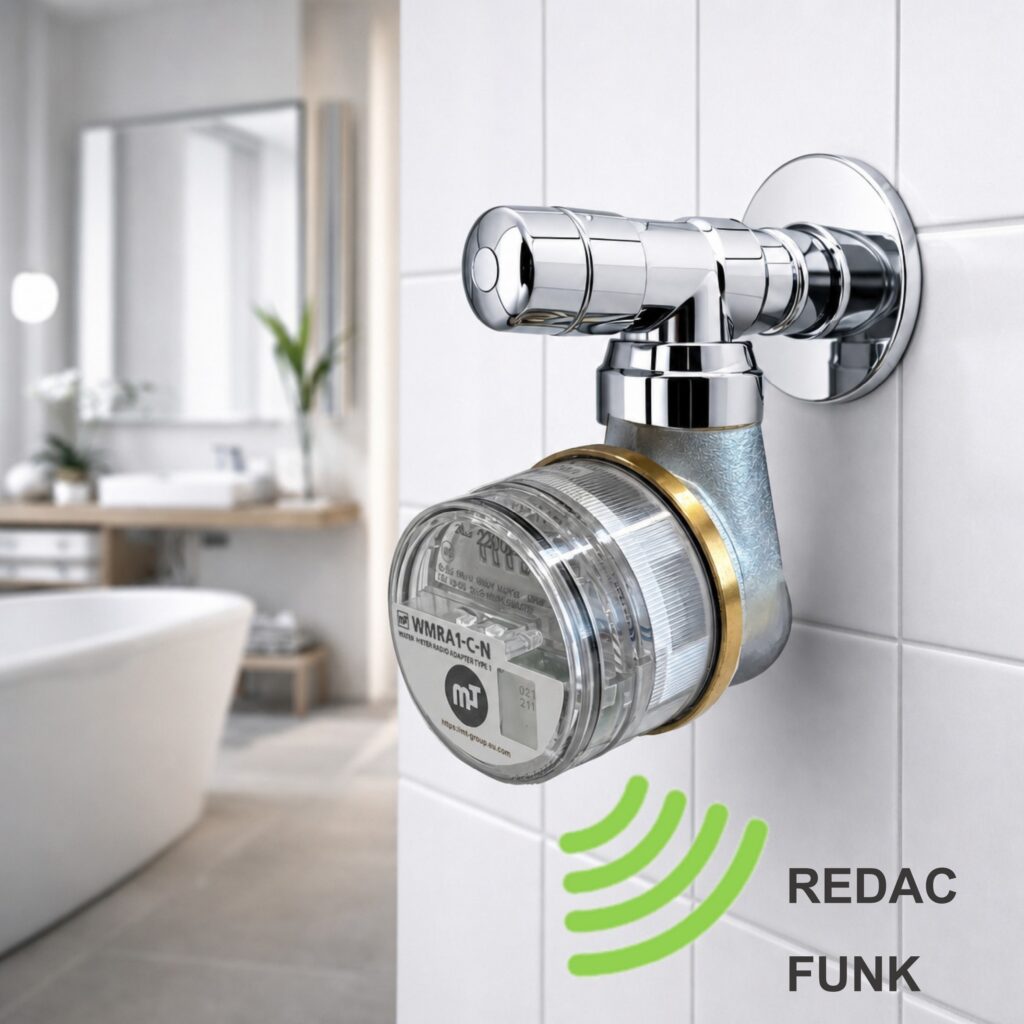

Unser REDAC Funk-Ventilzähler MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO – die intelligente Lösung für das funkbasierende Fernauslesungssystem MT-REDAC

Der integrierte REDAC Funk-Adapter vom Typ MT-WMRA1-C-N ermöglicht die komfortable Einbindung des Ventilzählers in das MT-REDAC Fernauslesungssystem. Die Verbrauchsdaten werden in Form verschlüsselter REDAC-Funktelegramme an MT-DACOS Funkdatensammler sowie MT-RARE-1 Funkdaten-Repeater übertragen. Dadurch entfällt die Notwendigkeit, Wohnungen, Geschäftsräume oder andere Nutzungseinheiten zur Ablesung der Wasserzähler betreten zu müssen. Dies reduziert den Ableseaufwand erheblich, steigert die Effizienz der Datenerfassung und erhöht gleichzeitig den Komfort für Bewohner, Eigentümer und Messdienstleister.

Selbstverständlich erfüllt der REDAC Funk-Ventilzähler Typ MT-REDAC Funk Ventilzähler MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO sämtliche Anforderungen der europäischen Messgeräterichtlinie (MID) und steht damit für eine eichrechtskonforme, präzise und langfristig zuverlässige Verbrauchserfassung.

Wie wird der REDAC Funk Ventilzähler MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO montiert

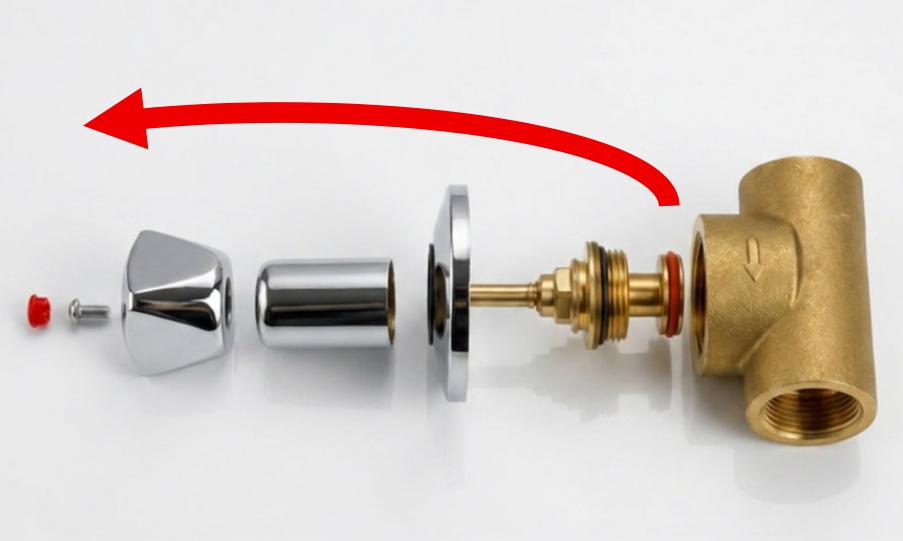

Die Montage des Ventilzählers Typ MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO gestaltet sich besonders einfach und kann in kurzer Zeit durchgeführt werden. Zunächst wird die Wasserzufuhr abgesperrt und der Leitungsdruck abgebaut. Anschließend wird das vorhandene Absperrventil vollständig geöffnet, sodass sich die Ventilspindel in ihrer Endstellung befindet. Danach wird das Ventiloberteil mit wenigen Handgriffen aus dem Ventilkörper herausgeschraubt.

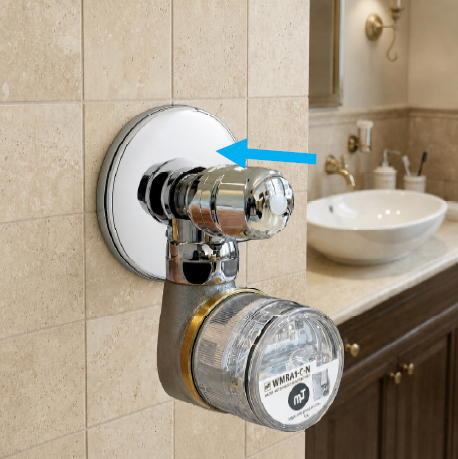

Anstelle des bisherigen Ventiloberteils wird nun der Ventilzähler Typ MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO eingesetzt und sicher mit dem vorhandenen Ventilkörper verschraubt. Da der bestehende Ventilkörper in der Installation verbleibt, sind keine aufwendigen Änderungen an der Rohrleitung erforderlich. Nach dem Einbau wird die Wasserversorgung wieder geöffnet, die Installation auf Dichtheit geprüft und der Ventilzähler ist sofort betriebsbereit.

Dank dieses durchdachten Austauschprinzips lässt sich der REDAC Funk-Ventilzähler MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO schnell, sauber und wirtschaftlich nachrüsten. Wände oder Fliesen müssen nicht geöffnet werden und umfangreiche Installationsarbeiten entfallen. Dadurch eignet sich der Ventilzähler hervorragend für die Modernisierung bestehender Trinkwasserinstallationen und bietet eine ebenso elegante wie effiziente Lösung für die nachträgliche Verbrauchserfassung.

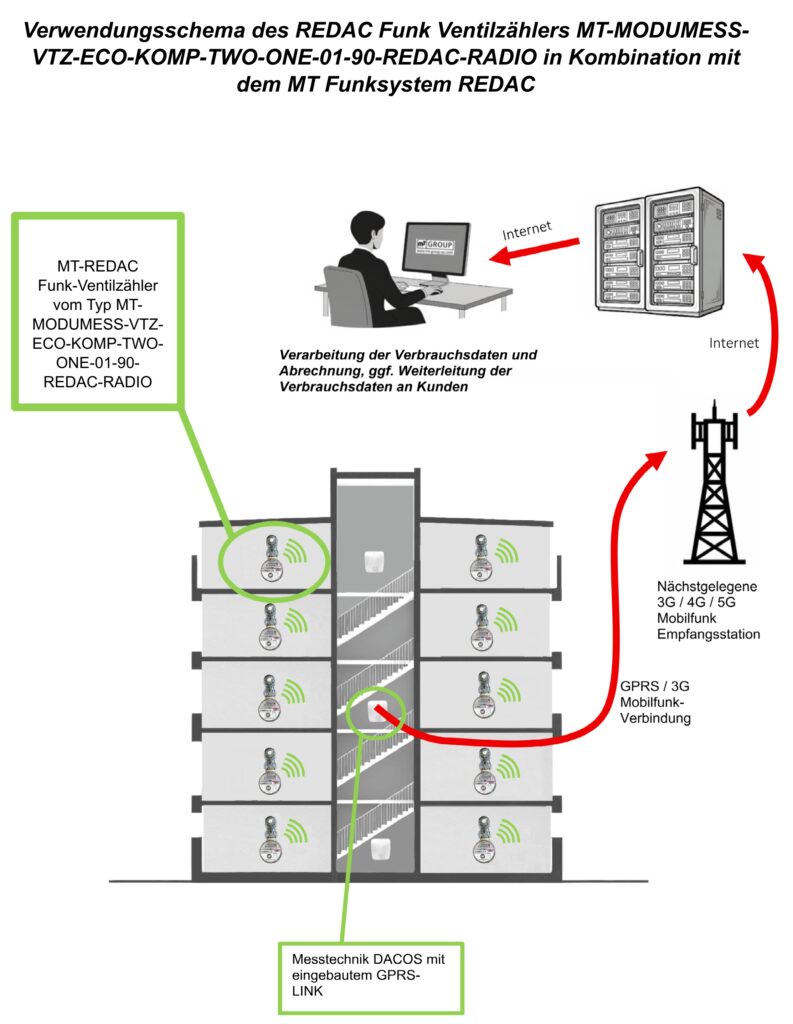

Ideal zur Einbindung in MT-REDAC Funksysteme

Der REDAC Funk-Ventilwasserzähler Typ MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO mit werksmäßig integriertem REDAC Funk-Adapter vom Typ MT-WMRA1-C-N wurde prinzipiell dafür entwickelt um auch diesen Nachrüstungs-Zähler-Typ in MT-REDAC Funksysteme einzubinden und in der Folge über das MT-REDAC Funksystem fernablesen zu können.

Hohe Abtastsicherheit und Fließrichtungserkennung

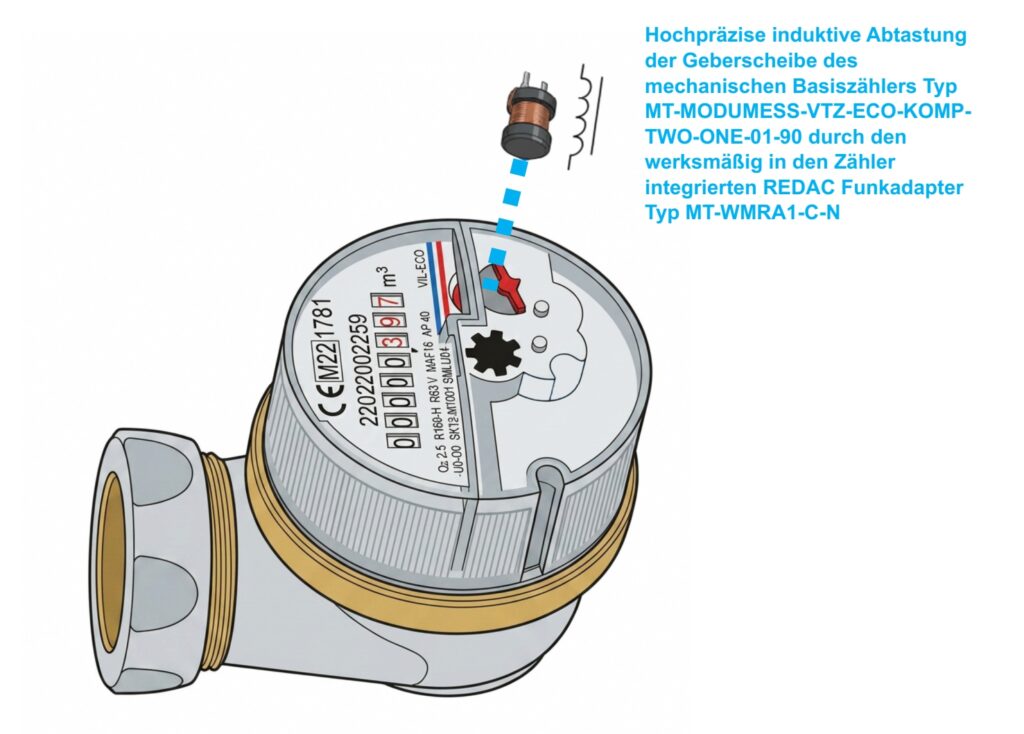

Durch die induktive Abtastung des Modulationszeigers wird eine äußerst zuverlässige und synchrone Zählung durch die REDAC Funk-Kommunikationsmodulen vom Typ MT-WMRA1-C-N sichergestellt. Diese REDAC Funkadapter verfügen über eine Fließrichtungserkennung. Bei negativer Flussrichtung (Rücklauf) werden die Impulse erst wieder mit korrekter Fließrichtung und Überschreiten des letzten Standes abgesetzt.

Der REDAC Funk-Ventilzähler MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO ist die ideale Nachrüstlösung für die wohnungsweise Wasserverbrauchserfassung

Der REDAC Funk-Ventilzähler MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO wurde speziell als Nachrüstzähler für anspruchsvolle Einsatzbereiche entwickelt und überzeugt durch höchste Präzision, Zuverlässigkeit und Flexibilität.

Er eignet sich insbesondere als ideale Nachrüstlösung für Bestandsobjekte, in denen der Wasserverbrauch bisher nicht wohnungsweise erfasst wurde. Durch den einfachen Austausch des vorhandenen Absperrventils gegen den Ventilzähler lässt sich eine verbrauchsabhängige Wasserabrechnung mit minimalem Installationsaufwand realisieren – ohne aufwendige Umbauarbeiten an der bestehenden Rohrinstallation.

Ob im privaten Wohnungsbau oder in gewerblichen und industriellen Gebäuden – der MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO gewährleistet eine zuverlässige und präzise Erfassung des Wasserverbrauchs. Dank seiner innovativen Messtechnik und des modularen Aufbaus lässt sich der Ventilzähler optimal in bestehende Installationen integrieren. Damit bietet er eine wirtschaftliche, langlebige und zukunftssichere Lösung für die moderne Immobilien- und Wasserwirtschaft.

Der mechanische Basis-Ventilwasserzähler MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90 bildet die stabile Basis für den Funk Wasserzähler MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO

Der mechanische MT Basis-Ventilwasserzähler MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90 bildet das zuverlässige Fundament des elektronischen REDAC Funk-Ventilzählers MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90-REDAC-RADIO. Er vereint bewährte Messtechnik mit einer robusten Konstruktion und gewährleistet eine dauerhaft präzise Erfassung des Wasserverbrauchs.

Als mechanischer Volltrockenläufer-Einstrahlzähler mit magnetischer Drehmomentübertragung arbeitet der Zähler besonders zuverlässig und verschleißarm. Die bewährte Magnetkupplung überträgt die Drehbewegung des Messwerks berührungslos auf das Zählwerk, wodurch höchste Messgenauigkeit und eine lange Lebensdauer sichergestellt werden.

Dank der Volltrockenläufer-Bauweise bleibt der gesamte Zählwerks- und Anzeigebereich dauerhaft vom Wasserstrom getrennt. Dadurch werden Ablagerungen, Verschmutzungen und Feuchtigkeitseinflüsse zuverlässig verhindert. Das Ergebnis ist eine dauerhaft leicht ablesbare Anzeige sowie eine konstant hohe Messgenauigkeit – selbst nach vielen Jahren im Einsatz.

Das innovative Magnetkupplungsprinzip verhindert zuverlässig das Eindringen von Wasser in den Zählwerksbereich und gewährleistet eine sichere, verschleißarme Übertragung der Messbewegung. Diese ausgereifte Technik sorgt für einen dauerhaft zuverlässigen Betrieb und macht den Ventilwasserzähler MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90 zu einer langlebigen und wirtschaftlichen Lösung für die moderne Wasserverbrauchserfassung.

Die exakte Übertragung der Drehbewegung vom Messmechanismus zum Zählerwerk per Magnetkupplung garantiert jederzeit verlässliche Messergebnisse

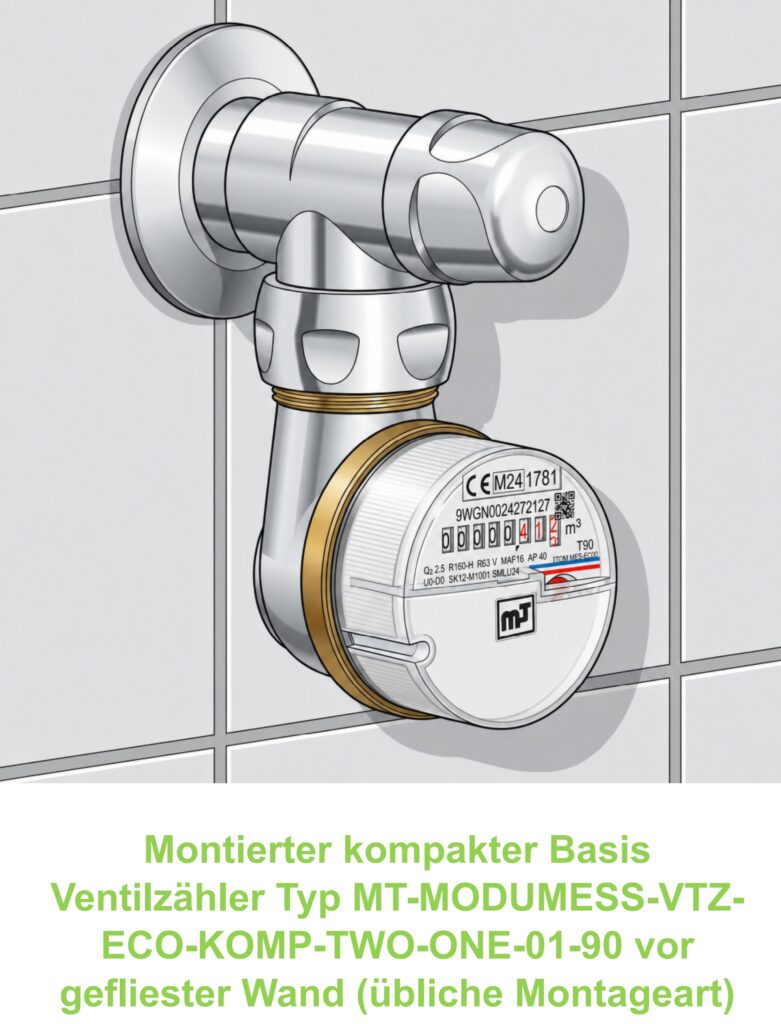

Der mechanische kompakte Basis-Ventilwasserzähler Typ MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90 - die intelligente Lösung für moderne Unterputzinstallationen

Der mechanische Basis Ventilzähler Kompakt MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90 verbindet präzise Wasserverbrauchserfassung mit einer besonders platzsparenden und eleganten Bauweise. Entwickelt für die direkte Montage auf Unterputz- und Wohnungsabsperrventilen, stellt er eine wirtschaftliche und zukunftssichere Lösung für die verbrauchsabhängige Wasserabrechnung in Wohngebäuden dar. Durch seine kompakte Konstruktion, die einfache Installation und die Möglichkeit zur späteren Einbindung in moderne Fernauslesesysteme erfüllt der Ventilzähler höchste Ansprüche an Funktionalität, Qualität und Flexibilität.

Ein besonderes Merkmal ist die harmonisch in die Armatur integrierte Absperrvorrichtung. Sie bildet mit dem Messkopf eine optisch ansprechende und technisch durchdachte Einheit, die sich unauffällig in jede Sanitärinstallation einfügt. Auf Wunsch ist der Ventilzähler Typ MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90 auch in einer hochwertigen verchromten Ausführung erhältlich und eignet sich damit hervorragend für sichtbare Installationen im Sanitärbereich.

Die schnelle Montage des MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90 spart Zeit und Kosten

Der MT Basis-Ventilzähler MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90 wurde konsequent auf eine einfache und wirtschaftliche Installation ausgelegt. Das vorhandene Absperrventil wird mit wenigen Handgriffen gegen den Ventilzähler Typ MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90 ausgetauscht, wodurch sich Montagezeiten erheblich reduzieren lassen. Gerade bei Sanierungen oder beim turnusmäßigen Austausch bestehender Wasserzähler bedeutet dies eine deutliche Zeitersparnis für Installationsbetriebe und Messdienstleister.

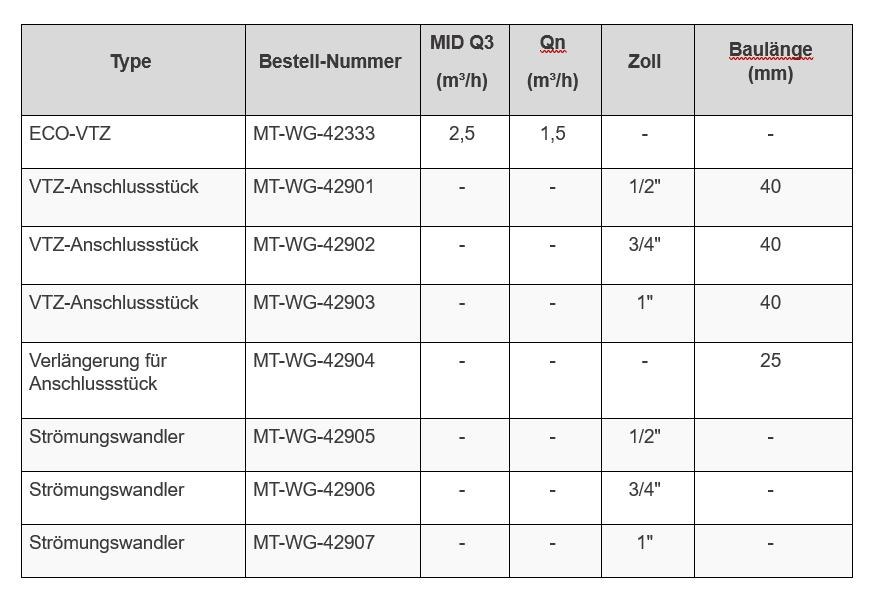

Durch die Verfügbarkeit in den drei gängigen Anschlussgrößen lässt sich der Ventilzähler Typ MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90 problemlos an bestehende Installationen anpassen. Zusätzliche Umbauarbeiten werden dadurch auf ein Minimum reduziert.

Maximale Flexibilität bei bestehenden Installationen

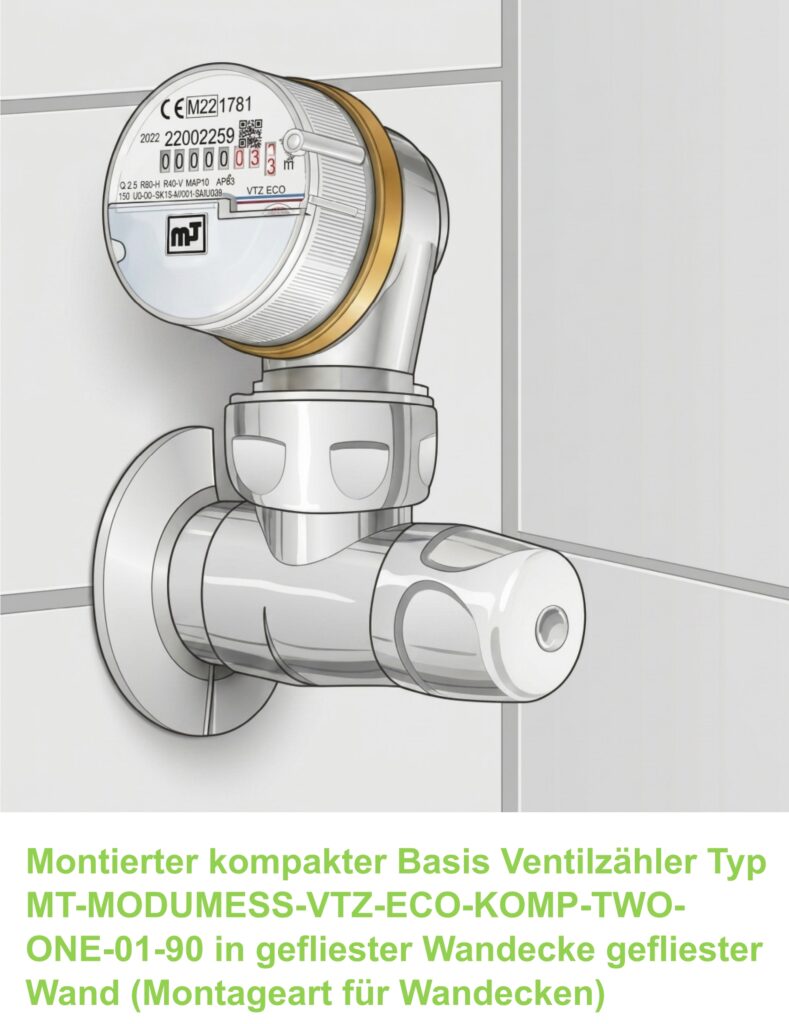

Nicht jede Installation entspricht den heutigen Standards. Aus diesem Grund wurde der Basis Ventilzähler MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90 so entwickelt, dass er sich auch an schwierige Einbausituationen problemlos anpassen lässt.

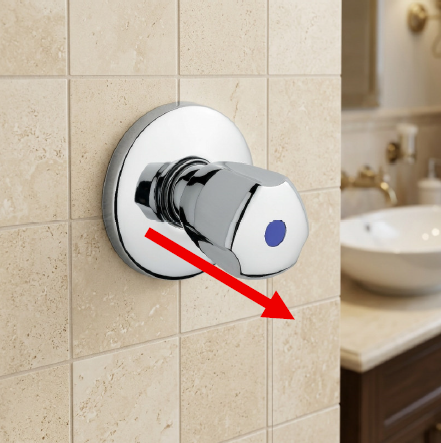

Ist ein vorhandenes Unterputzventil entgegen der vorgesehenen Fließrichtung montiert, kann dies mithilfe eines Fließrichtungswandlers einfach korrigiert werden. Aufwendige Stemmarbeiten oder das Öffnen der Wand sind dabei nicht erforderlich. Dadurch lassen sich auch ältere Installationen wirtschaftlich modernisieren.

Sollte aufgrund baulicher Gegebenheiten zusätzlicher Abstand benötigt werden, steht eine passende Ventilzähler-Verlängerung zur Verfügung. Mit ihr kann die Armatur jeweils um 25 mm verlängert werden. Dadurch lässt sich der Ventilzähler optimal an unterschiedliche Einbausituationen anpassen. Für größere Überbrückungen empfiehlt sich der Einsatz eines entsprechenden 90-mm-Anschluss-Sets.

Komfortables Ablesen aus jeder Position

Für eine besonders komfortable Verbrauchserfassung verfügt der Ventilzähler über einen um drei Achsen um 360° drehbaren Messkopf. Dadurch können die Verbrauchswerte unabhängig von der Einbaulage jederzeit bequem und ohne Verrenkungen abgelesen werden. Dies erleichtert sowohl die manuelle Ablesung als auch Wartungsarbeiten erheblich.

Für die digitale Zukunft vorbereitet

Der MT Basis-Ventilzähler Kompakt MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90 ist bereits serienmäßig für die Nachrüstung mit Funk-, M-Bus- oder Impulsmodulen vorbereitet. Dadurch kann der Wasserzähler jederzeit in moderne Fernauslesesysteme integriert werden, ohne dass der komplette Zähler ausgetauscht werden muss. Diese modulare Erweiterbarkeit schützt bestehende Investitionen und ermöglicht eine flexible Anpassung an zukünftige Anforderungen der Gebäude- und Messtechnik.

Ob im Neubau, bei der Sanierung oder im Geschosswohnungsbau – der MT Basis- Ventilzähler Kompakt MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90 überzeugt durch seine kompakte Bauform, seine hohe Montagefreundlichkeit, seine vielseitigen Erweiterungsmöglichkeiten bezüglich verschiedenster Kommunikationstechnologien Er bietet Installateuren, Wohnbauträgern und Messdienstleistern eine langlebige, wirtschaftliche und optisch ansprechende Lösung für die präzise Wasserverbrauchserfassung.

Nachrüstbar mit MT-REDAC Funkadaptern
Nachrüstbar mit MT-LORA Funkadaptern
Nachrüstbar mit MT Wireless M-Bus Funkadaptern
Nachrüstbar mit MT Wired M-Bus Adaptern (kabelbasierender M-Bus)
Nachrüstbar mit Impuls-Adaptern nach DIN 43864

Alle Kunststoffteile das MT Basis-Ventilzählers Typ Kompakt MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90, welche mit Trinkwasser in Berührung kommen, besitzen ein Prüfzertifikat gemäß der Leitlinie zur hygienischen Beurteilung von organischen Materialien in Kontakt mit Trinkwasser (KTW Leitlinie) und nach dem DVGW Regelwerk (W270), dass die Eignung der Materialien aus mikrobiologischer Sicht bestätigt.

Weiters werden auch alle Voraussetzungen des neuen DVGW Regelwerks zur Trinkwasserverordnung DIN 50930-6 erfüllt

Das Material des Gehäuses des MT Basis-Ventilzählers MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90 erfüllt auch alle Anforderungen hinsichtlich der Positivliste des deutschen Umweltbundesamtes (UBA- Positivliste) sowie alle Anforderungen der europäischen 4MS Initiative (4MS-Approach) bezüglich der Eignung des Materials für die Verwendung mit Trinkwasser.

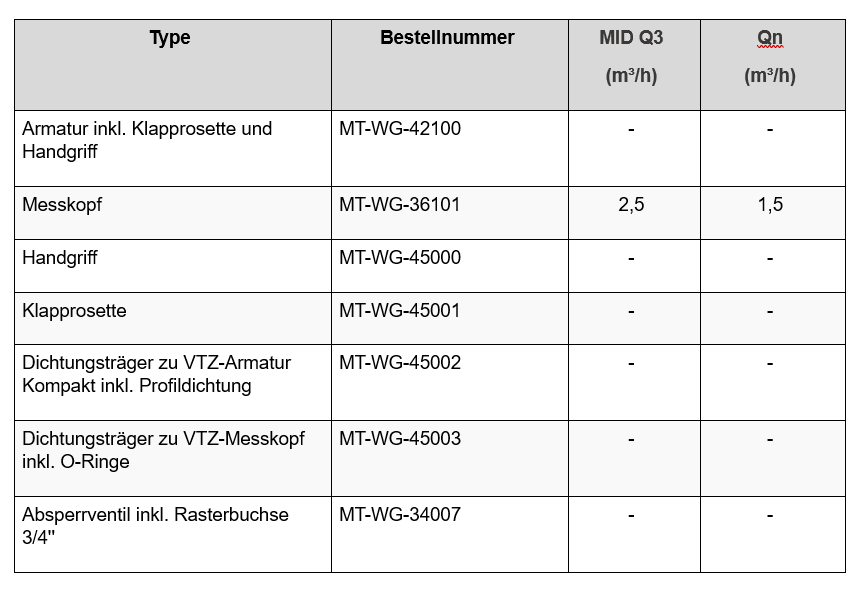

Geräte-Sets bzw. Einzelkomponenten des MT Basis-Ventilzählers MT-MODUMESS-VTZ-ECO-KOMP-TWO-ONE-01-90

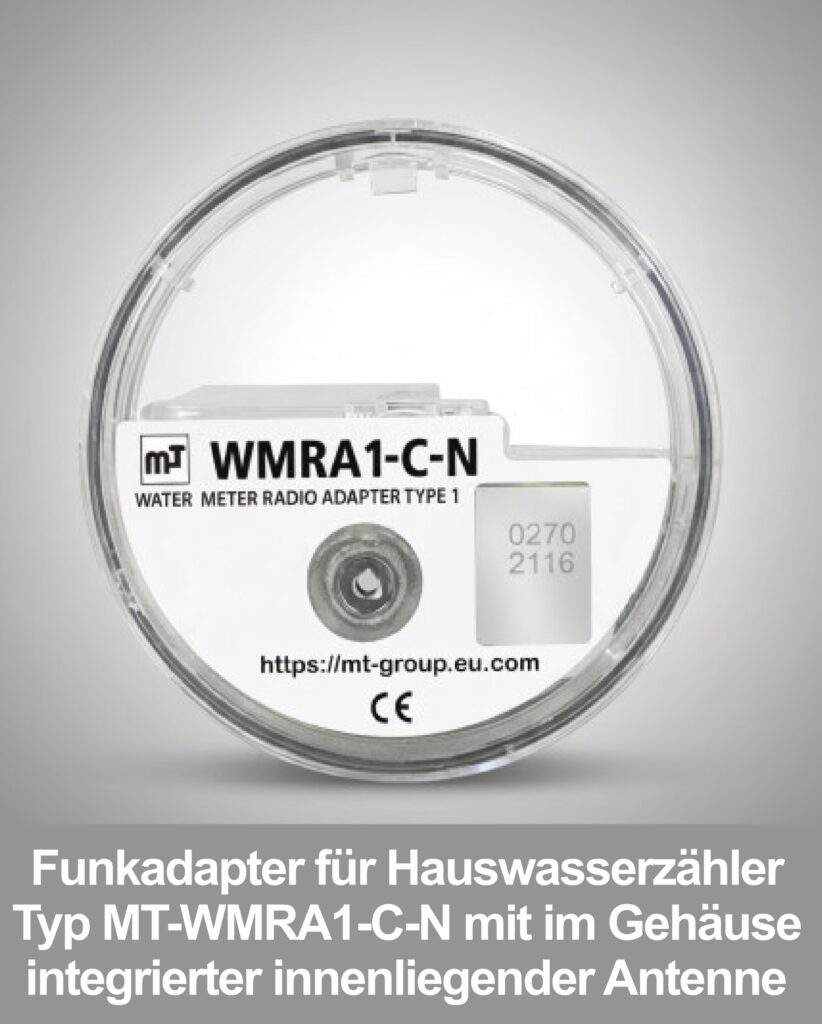

REDAC-Funkadapter Typ MT-WMRA1-C-N für Hauswasserzähler vom Typ MODUMESS mit nachfolgender Spezifikation:

Jederzeit auf Wasserzähler vom Typ Modumess aufsetzbar
Integrierbar in das Fernablesesystem REDAC
Abtastung der unterhalb des Rollenzählwerks befindlichen Geberscheibe des Hauswasserzählers MT-MTK-MTW-MODUMESS mittels induktivem Abtastprinzip (Spulen).
Elektronisches Manipulationserkennungssystem, das eine unbefugte Entfernung des Funkmoduls vom Hauswasserzähler Typ MT-MTK-MTW-MODUMESS erkennt und diese Information per Funk an die montierten Datensammler vom Typ DACOS übersendet.
Speicherung und Übermittlung folgender Werte: aktueller Verbrauchswert, Stichtagswert, Stichtagsdatum, 13 Monatswerte, Fehlercode, Fehlerdatum
Mechanische Manipulationsabsicherung durch Plombe
Schutzart IP 65 – Version mit innenliegender Antenne
Schutzart IP 61 – Version mit außenliegender flexibler Antenne
Getestet auf elektromagnetische Verträglichkeit nach EN 300220-1, getestet auf Störfestigkeit nach EN 300220-2, getestet auf Störaussendung nach EN 301498-1 und nach EN 301498-3
CE-Konformität

Spannungsversorgung	3 Volt Lithium Batterie
Lebensdauer	8 Jahre
Datenübertragung	Kompatibel mit Messtechnik REDAC Funksystemen
Protokoll	Proprietäres REDAC Funkprotokoll
Frequenzband	868,0 MHz
Übertragungshäufigkeit	Alle 2 Stunden
Impulswertigkeit	1 Liter
Kommunikation	unidirektional
Umgebungstemperatur	1°C – 65°C
Abtastung der Geberscheibe des Wasserzählers	Induktiv mittels Spulen
Schutzart	IP 65 – Version mit innenliegender Antenne IP 61 – Version mit außenliegender flexibler Antenne
Schnittstelle	Transponder Schnittstelle zur Konfiguration und Inbetriebnahme

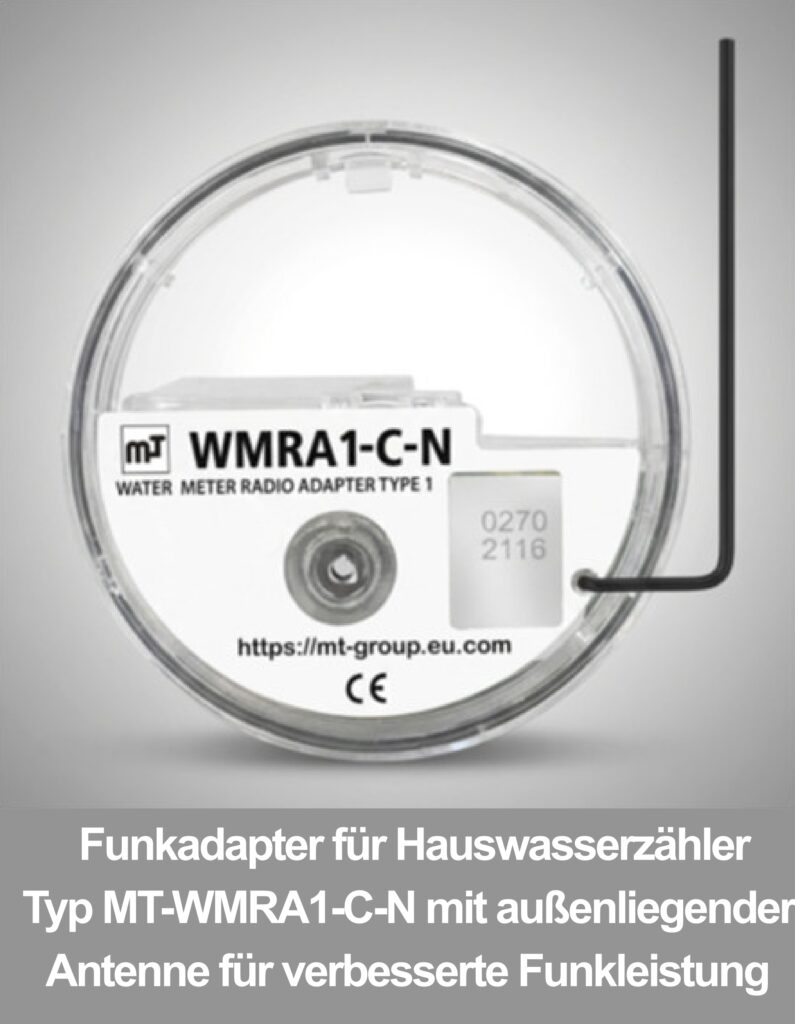

Antenne	· Version mit innenliegender Antenne · Version mit außenliegender flexibler Antenne (verbesserte Funkleistung)
